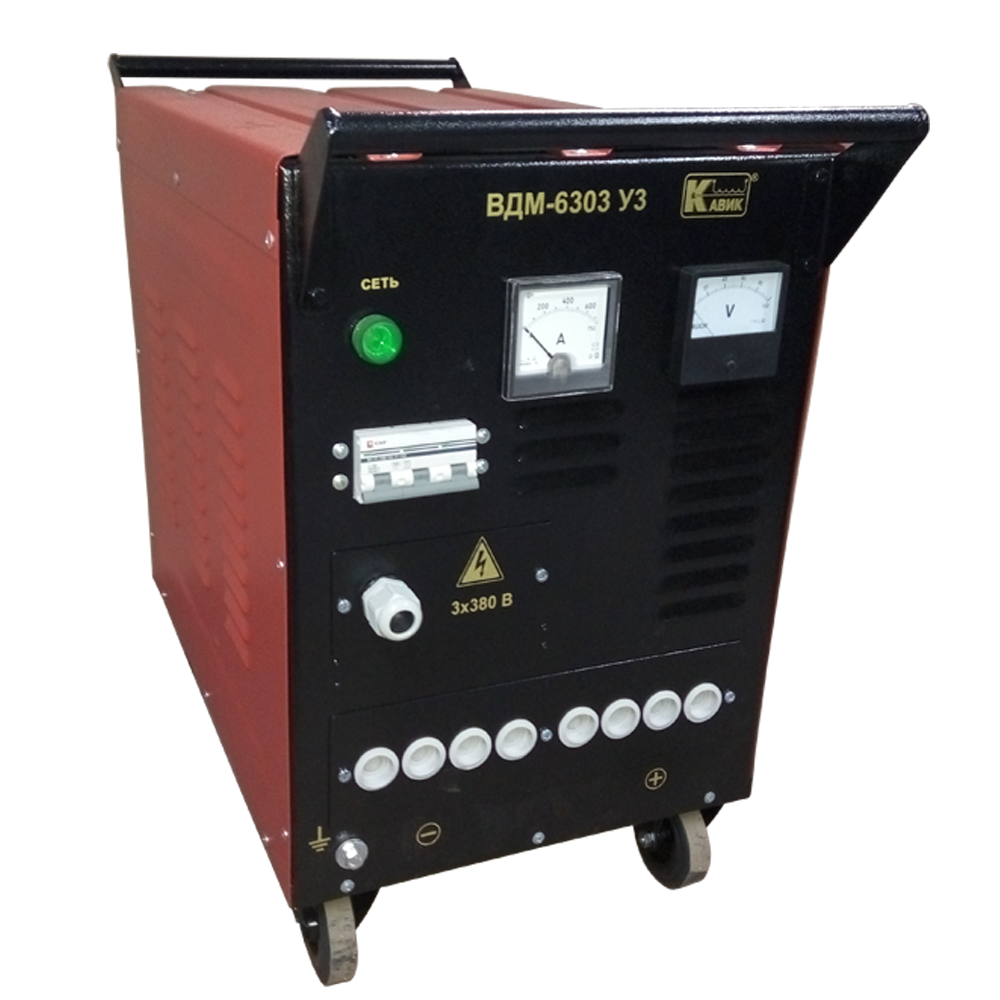

ВДМ-6303 выпрямитель сварочный многопостовый
Тип трансформатора: Сварочный
Материал обмотки: Алюминиевая
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Трансформатор ВДМ-6303 предназначен для питания 4 сварочных постов электрической сварочной дугой постоянного тока при ручной дуговой сварке, резке и наплавке металлов от сети переменного тока.
Сварочный трансформатор ВДМ-6303 имеет жёсткую внешнюю характеристику. Регулирование сварочного тока производится с помощью балластного реостата.
|
Наименование |
Значение |
|
Напряжение питания сети |
380 В/ 50 Гц |
|
Количество фаз |
3 |
|
Номинальный выпрямляемый ток |
630 А |
|
Номинальное рабочее напряжение, не менее |
60 В |
|
Внешняя характеристика |
Жесткая |
|
Напряжение холостого тока, не более |
75 В |
|
Количество постов |
4 |
|
Коэффициент одновременности работы |
0,5 |
|
Номинальный сварочный ток одного поста, (ПВ%) |
315 А (60%) |
|
Потребляемая мощность, не более |
46 кВА |
|
Коэффициент полезного действия, не менее |
90% |
|
Номинальный ток главных цепей автомата защиты (с характеристикой |
100 А |
|
Диаметр электрода |
2...6 мм |
|
Режим работы |
Продолжительный |
|
Охлаждение |
Воздушно-принудительное |
|
Климатическое исполнение и категория размещения |
У3 |
|
Исполнение по степени защиты |
IP22 |
|
Габаритные размеры |
410х780х680 мм |
|
Масса |
140 кг |
Структура обозначения, пример заказа
Климатическое исполнение
Номинальный выпрямляемый ток, А
Тип трансформатора
Стандартный комплект поставки
- Выпрямитель сварочный ВДМ-6303.
- Паспорт.
