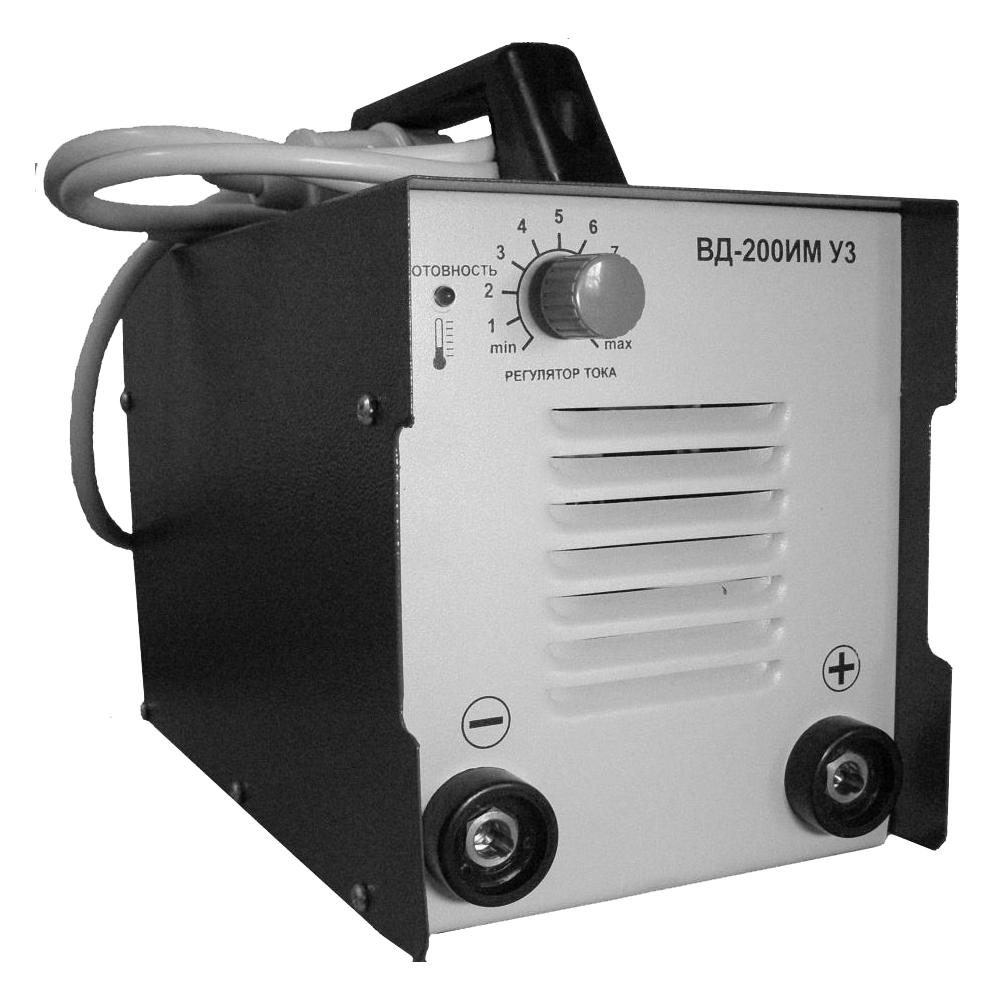

ВД-200ИМ выпрямитель сварочный инверторного типа

Скачать PDF

Тип трансформатора: Сварочный

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Сварочный выпрямитель ВД-200ИМ предназначен для ручной дуговой сварки штучными покрытыми электродами (ММА) на постоянном токе. Выполнен в компактном металлическом корпусе и имеет в своем составе транзисторный инвертор, преобразующий постоянный ток в переменный ток высокой частоты (20-100 кГц).

Трансформаторы ВД-200ИМ используются в монтажных, аварийных и ремонтных работах, при этом применение аппарата возможно на значительном удалении от силовых щитов, в труднодоступных местах, в замкнутых пространствах и на высоте.

Сварочный трансформатор ВД-200ИМ имеет следующие преимущества:

Малый вес и габариты.
Легкое возбуждение дуги, устойчивое горение и стабильность параметров дуги, в том числе при колебаниях напряжения питающей сети.
Плавное регулирование сварочного тока.
Сварка электродами любого типа.
Высокое энергосбережение за счёт низкого энергопотребления на холостом ходу.
Защита от перегрева, перегрузки и перенапряжения.

Выпрямитель обеспечивает повышенную безопасность за счет ограниченного до 62 В напряжения холостого хода. При этом сохраняются сварочные свойства аналогичные аппаратам с напряжением холостого хода 90 В.

Условия эксплуатации:

Выпрямитель предназначен для работы в помещениях с вентиляцией и на открытом воздухе под навесом при отсутствии атмосферных осадков.
Температура окружающего воздуха: -45...+40°С.

Технические характеристики
Напряжение питания сети, В	220
Количество фаз	1L+N
Частота, Гц	50
Отклонение напряжения питающей сети, %	+5/-20
Потребляемая мощность Р, кВА	≤ 5,6
К.П.Д., %	80
Устройство защиты	Автоматический выключатель, термозащита
Степень безопасности	Конструкция выпрямителя соответствует степени защиты IP 22, зажимов сварочной цепи – IP11
Род сварочного тока	Постоянный ток
Напряжение холостого хода U_2xx, B	62
Продолжительность нагрузки ПН, % (при 5-ти минутном цикле и максимальном сварочном токе)	40
Максимальный сварочный ток I_max, А	220
Минимальный сварочный ток I_min, А	30
Диапазон рабочих напряжений	U_min=18+0,020; U_max=28+0,025
Габаритные размеры выпрямителя, мм	300х158х195
Масса, кг	6,7

Стандартный комплект поставки

Выпрямитель ВД-200ИМ.
Вилка токового разъема.
Паспорт.

Скачать документацию

ВД-200ИМ выпрямитель сварочный инверторного типа. Паспорт.
