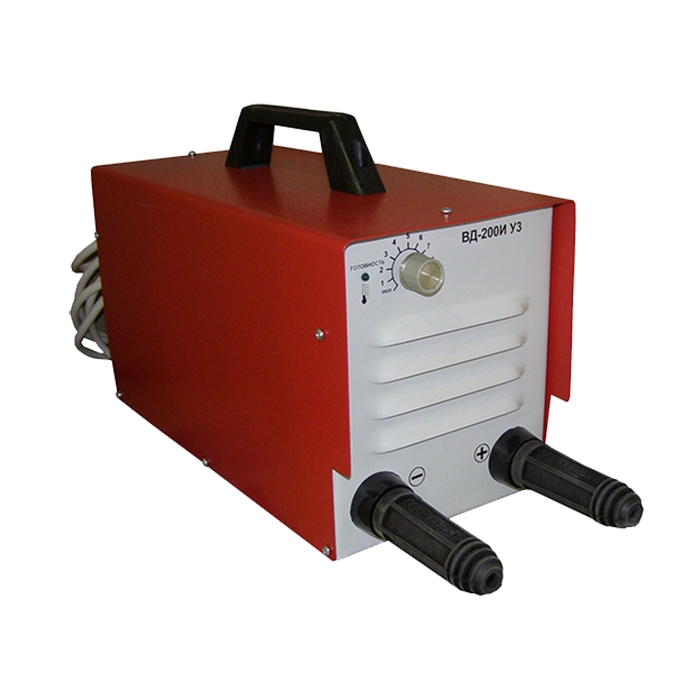

ВД-200И выпрямитель сварочный инверторного типа
Тип трансформатора: Сварочный
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Выпрямитель ВД-200И предназначен для ручной дуговой сварки штучными покрытыми электродами (ММА) на постоянном токе.
Выпрямитель сварочный инверторного типа ВД-200И выполнен в компактном металлическом корпусе и имеет в своем составе транзисторный инвертор, преобразующий постоянный ток в переменный ток высокой частоты (20-100 кГц). Использование такой схемы позволяет существенно снизить массу и габариты выпрямителя. Благодаря этому, а также возможности использования длинных сетевых кабелей, сварочные инверторы ВД-200И незаменимы в переносных сварочных постах - работы можно проводить на значительном удалении от силовых щитов, в труднодоступных местах, в замкнутых пространствах и на высоте. Так, трансформаторы ВД-200И используются в монтажных, аварийных и ремонтных работах.
Сварочный трансформатор ВД-200И при работе обеспечивает следующие показатели:
- Высокое напряжение дуги.
- Плавное регулирование тока.
- Выпрямленный сглаженный ток сварки.
- Не создает отрицательных воздействий на сеть при сварке.
Выпрямитель обеспечивает повышенную безопасность за счет ограниченного до 62 В напряжения холостого хода. При этом сохраняются сварочные свойства аналогичные аппаратам с напряжением холостого хода 90 В.
Условия эксплуатации:
- Выпрямитель предназначен для работы в помещениях с вентиляцией и на открытом воздухе под навесом при отсутствии атмосферных осадков.
- Температура окружающего воздуха: -45...+40°С.
|
Напряжение питания сети, В |
220 |
|
Количество фаз |
1L+N |
|
Частота, Гц |
50 |
|
Отклонение напряжения питающей сети, % |
+5/-20 |
|
Действующее значение тока потребляемого из сети с учетом ПН Iном, А |
≤ 27 |
|
Ток потребляемый из сети при КЗ на выходе IКЗ, А (не более) |
7 |
|
Потребляемая мощность Рном, кВт |
≤ 5,8 |
|
КПД, % |
80 |
|
Устройство защиты |
Авт. выключатель, термозащита |
|
Степень безопасности |
Конструкция выпрямителя соответствует степени защиты IP 22, зажимов сварочной цепи – IP11 |
|
Род сварочного тока |
Постоянный ток |
|
Напряжение холостого хода Uxx, В (не более) |
62 |
|
Продолжительность нагрузки ПН, % |
60 |
|
Максимальный сварочный ток Imax, А |
200 |
|
Минимальный сварочный ток Imin, А |
50 |
|
Габаритные размеры, мм |
390x185x300 |
|
Macca, кг (не более) |
10,2 |
Структура обозначения, пример заказа
Климатическое исполнение
Максимальный сварочный ток Imax, А
Наименование модели
Стандартный комплект поставки
- Выпрямитель ВД-200И.
- Вилка токового разъема.
- Паспорт.
Скачать документацию
