ВД-160И выпрямитель сварочный инверторного типа
Тип трансформатора: Сварочный
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Выпрямитель сварочный инверторного типа ВД-160И предназначен для ручной электродуговой сварки (способ ММА), наплавки и резки металлов штучными электродами любых марок и диаметров, соответствующих выставленному току.

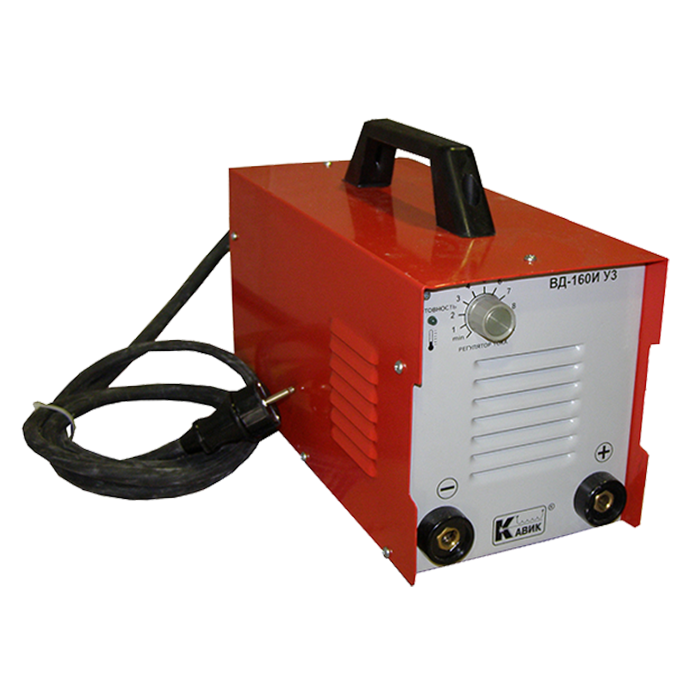

Выпрямитель ВД-160И выполнен в компактном металлическом корпусе. Для удобства перемещения снабжен пластмассовой ручкой, расположенной на крышке. Слева на лицевой панели размещена ручка регулятора тока для настройки параметров режима сварки и светодиодный индикатор готовности сварочного аппарата к работе. В нижней части лицевой панели находятся токовые разъемы с соответствующей маркировкой «+» и «-» для подключения сварочных кабелей. На задней панели расположены сетевой автоматический выключатель и ввод сетевого кабеля. Для исполнения по классу защиты 1 на задней панели имеется зажим подключения проводника заземления. П-образная крышка при ее снятии обеспечивает свободный доступ к узлам выпрямителя. Внутренняя конструкция выпрямителя представляет собой моноблок, закрепленный на основании корпуса. Этим достигается удобство обслуживания, а также повышенная надежность выпрямителя при различных внешних ударных воздействиях.
Сварочный трансформатор ВД-160И при работе обеспечивает следующие показатели:
- Высокое напряжение дуги.
- Плавное регулирование тока.
- Выпрямленный сглаженный ток сварки.
- Не создает отрицательных воздействий на сеть при сварке.
Малые габариты и вес сварочных инверторов ВД-160И, а также возможность использования длинных сетевых кабелей делают их незаменимыми в переносных сварочных постах. Работы можно проводить на значительном удалении от силовых щитов, в труднодоступных местах, в замкнутых пространствах и на высоте.
Выпрямитель обеспечивает повышенную безопасность за счет ограниченного до 62 В напряжения холостого хода. При этом сохраняются сварочные свойства аналогичные аппаратам с напряжением холостого хода 90 В.
Область применения трансформаторов ВД-160И: монтажные, аварийные и ремонтные работы в области строительства и ремонта, коммунальном хозяйстве и энергетике.
Условия эксплуатации:
- Выпрямитель предназначен для работы в помещениях с вентиляцией и на открытом воздухе под навесом при отсутствии атмосферных осадков.
- Температура окружающего воздуха: -45...+40°С.
|
Напряжение питания сети, В |
220 |
|
Количество фаз |
1L+N |
|
Частота, Гц |
50 |
|
Отклонение напряжения питающей сети, % |
±10 |
|
Действующее значение тока потребляемого из сети с учетом ПН Iном, А |
≤ 16 |
|
Ток потребляемый из сети при КЗ на выходе IКЗ, А (не более) |
5 |
|
Потребляемая мощность Рном, кВт |
≤ 4,3 |
|
КПД, % |
80 |
|
Устройство защиты |
Авт. Выключатель, термозащита |
|
Степень безопасности |
Конструкция выпрямителя соответствует степени защиты IP 22, зажимов сварочной цепи – IP11 |
|
Род сварочного тока |
Постоянный ток |
|
Напряжение холостого хода Uxx, В (не более) |
62 |
|
Продолжительность нагрузки ПН, % |
60 |
|
Максимальный сварочный ток Imax, А |
160 |
|
Минимальный сварочный ток Imin, А |
30 |
|
Габаритные размеры, мм |
375x165x205 |
|
Масса, кг (не более) |
8,2 |
Структура обозначения, пример заказа
Климатическое исполнение
Максимальный сварочный ток Imax, А
Наименование модели
Стандартный комплект поставки
- Выпрямитель ВД-160И.
- Вилка токового разъема.
- Паспорт.
