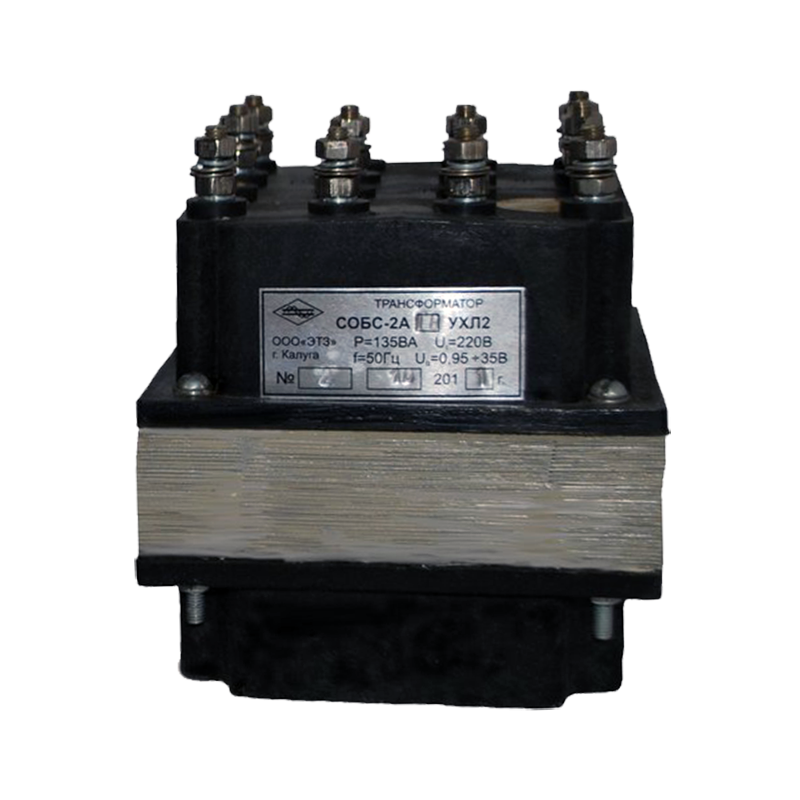

СОБС трансформаторы автоблокировочные сигнальные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,05 кВА, 0,135 кВА

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы сигнальные автоблокировочные СОБС предназначены для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока на железных дорогах.

Условия эксплуатации автоблокировочного трансформатора СОБС:

Рабочее положение в пространстве - любое.
Режим работы под нагрузкой - продолжительный.
Окружающая среда - взрывобезопасная, не насыщенная токопроводящей пылью, не содержащая едкие пары в концентрациях, разрушающих металлы и изоляцию.

Трансформаторы СОБС изготовляются для нужд народного хозяйства и для поставок на экспорт и соответствуют ТУ 16-517.680-83. ТУ 16-517.680-83. Гарантийный срок - 3 года для нужд народного хозяйства и 1,5 года для поставок на экспорт.

Магнитопроводы трансформаторов специального назначения СОБС шихтованные, собраны из Ш-образных замыкающих пластин из электротехнической стали. Пакеты пластин стянуты винтами. Обмотки слоевые, выполняются из обмоточного медного провода круглого сечения. Выводные концы обмоток присоединяются к контактным болтам на пластмассовых панелях. К этим же болтам присоединяются питающая сеть и вторичные цепи.

Технические характеристики

Напряжение первичной обмотки	15 В, 30 В, 110 В, 220 В
Напряжение вторичной обмотки	35,0 В, 54,4 В, 82,6 В
Номинальная частота	50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т3, У3, УХЛ3
Исполнение по степени защиты	IP20
Вес	2,9...5,2 кг

Структура обозначения, пример заказа

2А

УХЛ3

Климатическое исполнение и категория размещения

Герметизированное исполнение

Порядковый номер

Сухой

Броневой

Однофазный

Сигнальный трансформатор

Варианты исполнений

Обозначение тип трансформатора	Основные технические данные изделия					Габаритные размеры (длина, ширина, высота), мм
	Мощность, кВА	Номинальное напряжение обмоток, В		Частота, Гц	Масса, кг
	Мощность, кВА	Первичная	Вторичная	Частота, Гц	Масса, кг
СОБС-2А	0,135	220	35,0	50/60	5,2	145х125х144
СОБС-3А	0,05	110	82,6	50/60	2,9	95х82х133
СОБС-3Б	0,05	15; 30	54,4	50/60	2,9	-II-
СОБС-2АП	0,135	220	35,0	50/60	5,2	145х125х144
СОБС-3АП	0,05	110	82,6	50/60	2,9	95х82х133
СОБС-3БП	0,05	15; 30	54,4	50/60	2,9	-II-
СОБС-2АГ	0,135	220	35,0	50/60	5,7	145х125х144
СОБС-3АГ	0,05	110	82,6	50/60	3,2	95х82х133
СОБС-3БГ	0,05	15; 30	54,4	50/60	3,2	-II-

Противопожарное исполнение (П);
Герметизированное исполнение (Г).

Стандартный комплект поставки

Трансформатор автоблокировочный сигнальный СОБС.
Паспорт.

Скачать документацию

СОБС-2А трансформаторы автоблокировочные сигнальные. Паспорт.

СОБС-3Б трансформаторы автоблокировочные сигнальные. Паспорт.
