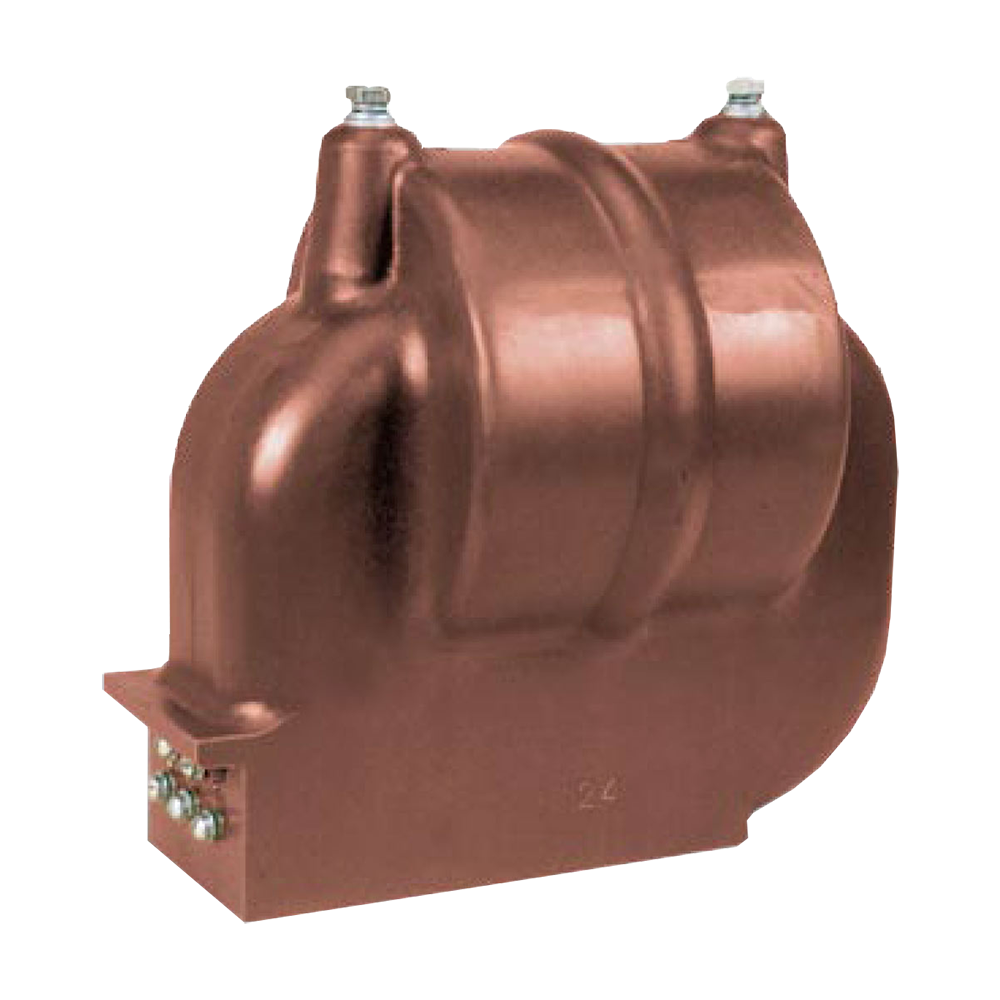

ОЛС-1,25 трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,25 кВА

Класс напряжения: 6 кВ, 10 кВ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Силовые трансформаторы ОЛС-1,25 используются в электроэнергетике для питания пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц. Являются комплектующими изделиями и предназначены для применения в комплектных распределительных устройствах наружной установки. Рабочее положение - любое.

Силовые трансформаторы ОЛС-1,25 изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в комплектных распределительных устройствах наружной установки.

Трансформаторы ОЛС-1,25 эксплуатируются при следующих значениях температур: -45...+50°С для исполнения "У2" и -10...+50°С для исполнения "Т2".

Технические характеристики

Наибольшее рабочее напряжение	7,2 кВ, 12 кВ
Напряжение первичной обмотки	6,3 кВ, 6,6 кВ, 10,5 кВ, 11 кВ
Напряжение вторичной обмотки	100 В, 209 В, 220 В, 231 В
Номинальная частота	50 Гц, 60 Гц
Схема и группа соединения обмоток	1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, У2

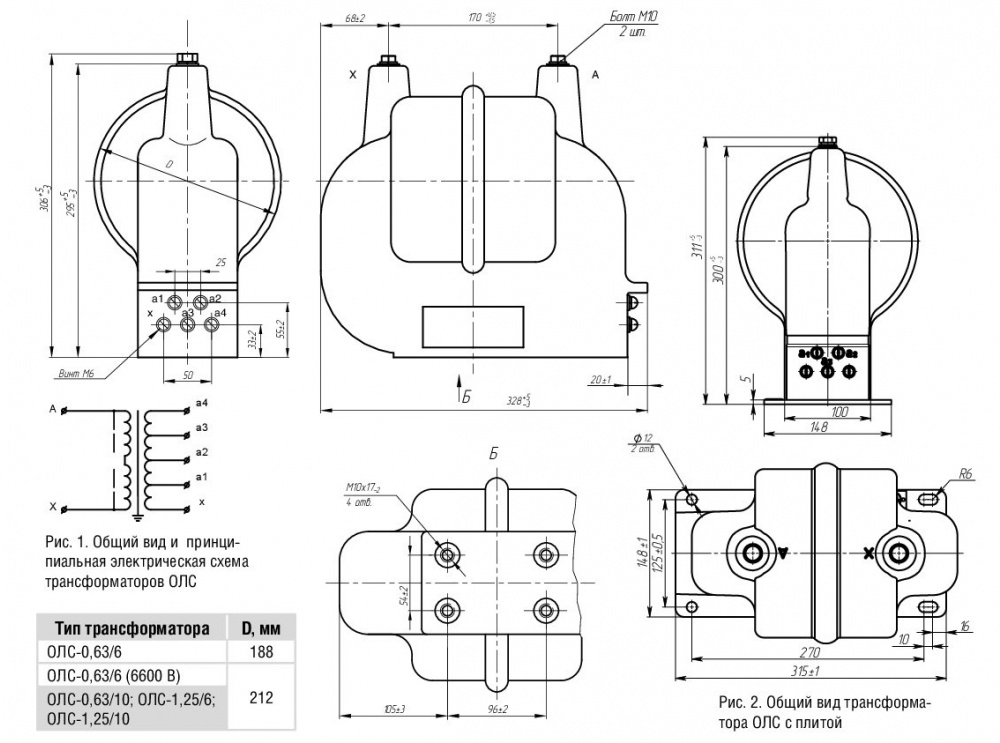

Габаритные размеры	D=212±3 мм
Вес	ОЛС-1,25/6: 28,5±1,5 кг ОЛС-1,25/10: 30±1,5 кг

Варианты исполнений

Наименование параметра	Нормы для типов
Наименование параметра	ОЛС-1,25/6	ОЛС-1,25/10
Класс напряжения, кВ	6	10
Наибольшее рабочее напряжение, кВ	7,2	12
Номинальное напряжение первичной обмотки, кВ	6,3; 6,6	10,5; 11
Номинальное напряжение вторичной обмотки*, В: а1 - х а2 - х а3 - х а4 - х	100 209 220 231
Номинальная мощность для номинальных напряжений 100 и 220 В, ВА	1250
Предельная мощность на ответвлении 220 В в течение 10 мин, ВА	2000
Испытательное напряжение, кВ: одноминутное промышленной частоты грозового импульса полного грозового импульса срезанного	25 60 70	35 75 90

*Допустимая погрешность напряжения на ответвлении 100 В - ±3%, на остальных ответвлениях - ±1%.

Возможно изготовление трансформатора с плитой.

Скачать документацию

ОЛС трансформаторы. Руководство по эксплуатации.
