ОЛ-4(М) трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 4,0 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

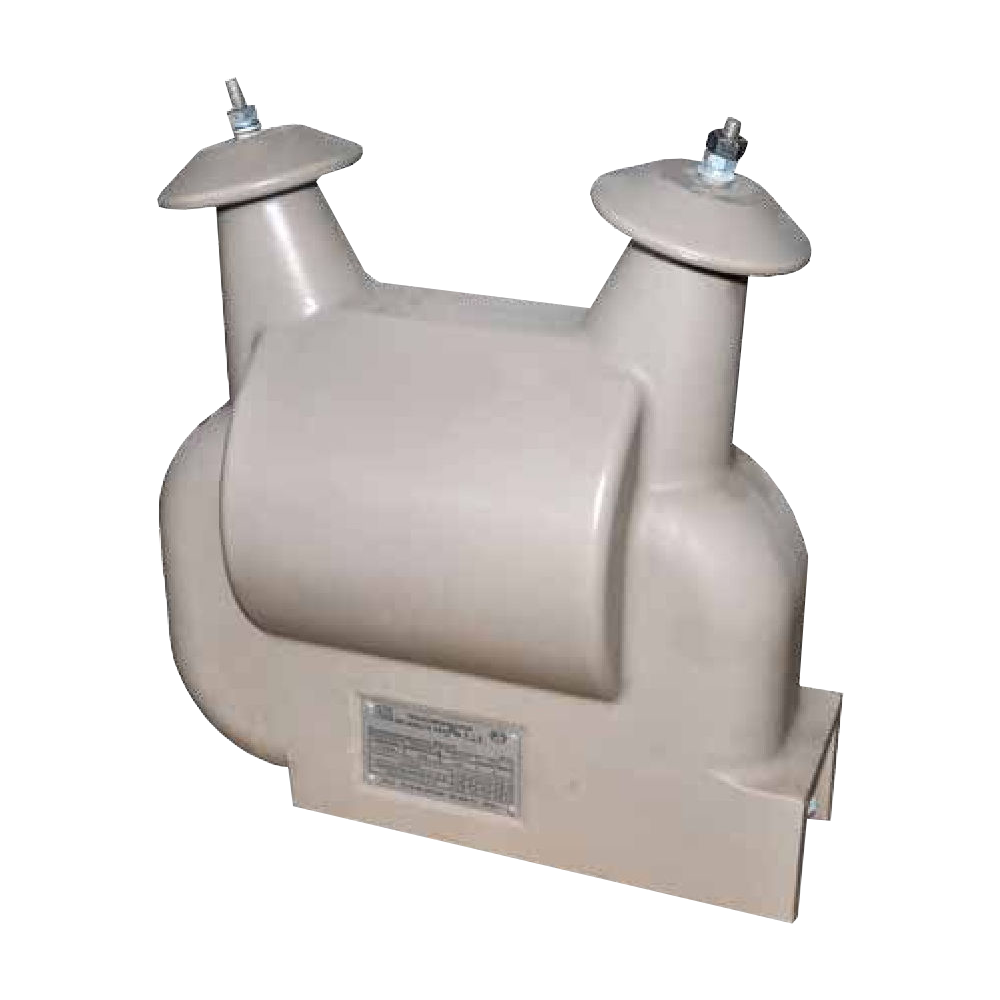

Силовые трансформаторы ОЛ-4(М) являются однофазными и представляют собой литой блок, в котором залиты обмотки и магнитопровод.

Трансформаторы ОЛ-4(М) используются для обеспечения питания цепей автоблокировки от воздушных линий СЦБ и продольного электроснабжения железных дорог. Предназначены для наружной установки на опорах воздушных линий электропередач.

  • Длина пути утечки III по ГОСТ 9920.
  • Рабочее положение - любое.

Допускается параллельная работа силовых трансформаторов специального назначения ОЛ-4(М) с одинаковым номинальным напряжением первичной обмотки и одинаковым значением номинальной мощности.

Габаритные чертежи

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ
Напряжение первичной обмотки 6,3 кВ, 10,5 кВ
Напряжение вторичной обмотки 218 В, 224 В, 230 В, 236 В, 242 В
Номинальная частота 50 Гц
Ток холостого хода 35%
Потери холостого хода 70 Вт
Напряжение короткого замыкания 5%
Потери короткого замыкания 125 Вт
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, УХЛ1
Вес 56 кг

Варианты исполнений

Наименование параметра

Значение для типов

ОЛ-4/6

ОЛ-4/10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, В

6300

10500

Номинальное напряжение вторичной обмотки на ответвлениях, В:

х-а1
х-а2
х-а3
х-а4
х-а5



218
224
230
236
242

Стандартный комплект поставки

  • Трансформатор ОЛ-4(М).
  • Руководство по эксплуатации.
  • Паспорт.
