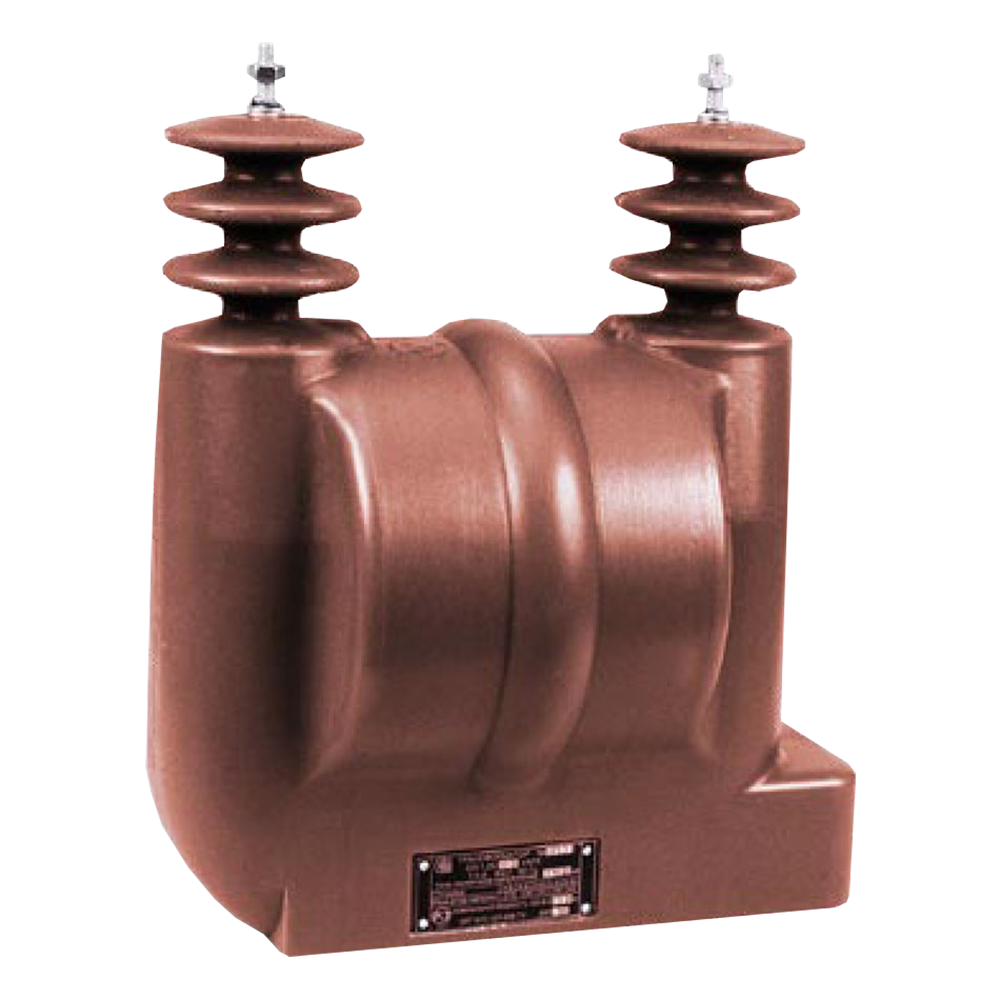

ОЛ-1,25 трансформаторы силовые

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 1,25 кВА

Класс напряжения: 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Силовые трансформаторы ОЛ-1,25 изготавливаются для электроэнергетики и служат для питания цепей диспетчерской централизации, автоблокировки и продольного электроснабжения железных дорог. Трансформаторы предназначены для наружной установки на опорах воздушных линий электропередач. Длина пути утечки III по ГОСТ 9920-89. Рабочее положение – вертикальное.

Допускается параллельная работа силовых трансформаторов ОЛ-1,25 с одинаковым номинальным напряжением первичной обмотки и одинаковым значением номинальной мощности.

Габаритные чертежи

Технические характеристики

Наибольшее рабочее напряжение 7,2 кВ, 12 кВ
Напряжение первичной обмотки 6,3 кВ, 10,5 кВ
Напряжение вторичной обмотки 120 В, 209 В, 218 В, 220 В, 224 В, 230 В, 231 В, 236 В, 242 В
Номинальная частота 50 Гц, 60 Гц
Ток холостого хода 35%
Потери холостого хода 50 Вт
Напряжение короткого замыкания 4,5%
Потери короткого замыкания 55 Вт
Схема и группа соединения обмоток 1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения Т1, УХЛ1
Вес 40...42 кг

Варианты исполнений

Наименование параметра

Значение для типов

1,25/6/0,12

1,25/6

1,25/10/0,12

1,25/10

Класс напряжения, кВ

6

10

Наибольшее рабочее напряжение, кВ

7,2

12

Номинальное напряжение первичной обмотки, кВ

6,3

10,5

Номинальное напряжение вторичной обмотки, В

х - а1

х - а2

х - а3

х - а4

х - а5

120

209

220

231

-

218

224

230

236

242

120

209

220

231

-

218

224

230

236

242

Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного

25
60
70

35
75
90

Стандартный комплект поставки

  • Трансформатор ОЛ-1,25.
  • Руководство по эксплуатации.
  • Паспорт.
