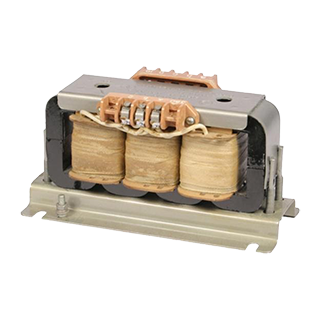

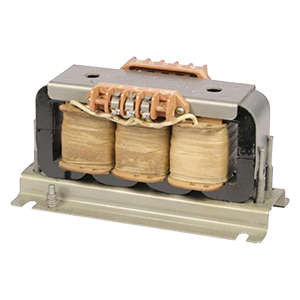

ТСМ трансформаторы силовые сухие многофункциональные

Скачать PDF

Тип трансформатора: Силовой

Номинальная мощность: 0,01 кВА , 0,04 кВА, 0,05 кВА, 0,16 кВА, 0,25 кВА, 0,63 кВА, 1,0 кВА, 1,6 кВА, 2,5 кВА, 4,0 кВА, 5,0 кВА, 6,3 кВА, 10,0 кВА, 16,0 кВА, 20,0 кВА, 25,0 кВА, 30,0 кВА, 35,0 кВА, 40,0 кВА, 50,0 кВА, 63,0 кВА, 85,0 кВА, 100,0 кВА

Материал обмотки: Алюминиевая, Медная

Цена (без учета НДС): По запросу руб.

Описание

Трехфазные сухие трансформаторы ТСМ предназначены для включения в трехфазную сеть переменного тока частоты 50 Гц или 60 Гц и питания пониженным напряжением выпрямительных схем, станков, электрического инструмента и различных потребителей в электроустановках общего назначения.

По условиям установки на месте работы трансформаторы ТСМ относятся к стационарным.

Трансформаторы ТСМ соответствуют требованиям пожарной безопасности по ГОСТ 12.1.004.

Конструкция трансформаторов соответствует требованиям безопасности ГОСТ 12.2.007.0; ГОСТ 12.2.007.2.

Трансформаторы соответствуют требованиям ИАЯК. 671134. 038 ТУ.



Схемы и группы соединения обмоток:

  • Yн/∆-11;
  • ∆/∆-0;
  • ∆/Yн-1;
  • Yн/Y-0.



Технические характеристики

Напряжение первичной обмотки 220 В, 380 В, 660 В
Напряжение вторичной обмотки 5 В, 12 В, 19 В, 24 В, 36 В, 42 В, 110 В, 127-220 В, 127-1000 В
Номинальная частота 50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения У, УХЛ
Исполнение по степени защиты IP00

Структура обозначения, пример заказа

Т
С
М
0,4

Номинальная мощность (числовое значение в киловольт-амперах, см. варианты исполнений)

Многоцелевое назначение

Сухой

Трехфазный

Варианты исполнений

Наименование

Основные технические данные изделия

Масса, кг

Габаритные размеры, мм (ДхШхВ)

Материал обмоток

Мощность, кВА

Номинальное напряжение обмоток, В

Первичной

Вторичной

ТСМ-0,1

Cu

0,1

660-380; 380-220

5; 12; 19; 24; 36; 42; 110; 127-220

5,1

232х105х160

ТСМ-0,16

Cu

0,16

660-380; 380-220

5; 12; 19; 24; 36; 42; 110; 127-220

5,1

232х105х160

ТСМ-0,25

Cu

0,25

660-380; 380-220

5; 12; 19; 24; 36; 42; 110; 127-220

6

232х105х160

ТСМ-0,4

Cu

0,4

660-380; 380-220

5; 12; 19; 24; 36; 42; 110; 127-220

8,6

245х155х160

ТСМ-0,5

Cu

0,5

660-380; 380-220

5; 12; 19; 24; 36; 42; 110; 127-220

9,1

245х155х160

ТСМ-0,63

Cu

0,63

660-380; 380-220

5; 12; 19; 24; 36; 42; 110; 127-220

9,7

245х155х160

ТСМ-1,0

Cu

1,0

660-380; 380-220

5; 12; 19; 24; 36; 42; 110; 127-220

20

255х170х215

ТСМ-1,6

Cu

Al

1,6

660-380; 380-220

12; 19; 24; 36; 42; 110; 127-1000

26

24

260х150х240

260х150х240

ТСМ-2,5

Cu

Al

2,5

660-380; 380-220

12; 19; 24; 36; 42; 110; 127-1000

30

32

270х235х260

270х255х260

ТСМ-4,0

Cu

Al

4,0

660-380; 380-220

12;19; 24; 36; 42; 110; 127-1000

36,5

38,5

270х255х260

400х305х315

ТСМ-5,0

Cu

5,0

660-380; 380-220

24; 36; 42; 110; 127-1000

45

400х305х315

ТСМ-6,3

Cu

6,3

660-380; 380-220

24; 36; 42; 110; 127-1000

51

400х320х315

ТСМ-10,0

Cu

10,0

660-380; 380-220

24; 36; 42; 110; 127-1000

88

410х365х445

ТСМ-16,0

Cu

16,0

660-380; 380-220

36; 42; 110;

127-1000

135

530х365х550

ТСМ-20,0

Cu

20,0

660-380; 380-220

36; 42; 110;

127-1000

153

530х365х610

ТСМ-25,0

Cu

25,0

660-380; 380-220

36; 42; 110;

127-1000

165

530х365х610

ТСМ-30,0

Cu

30,0

660-380; 380-220

42; 110; 127-1000

230

610х365х610

ТСМ-35,0

Cu

35,0

660-380; 380-220

42; 110; 127-1000

380

720х485х860

ТСМ-40,0

Cu

40,0

660-380; 380-220

110; 127-1000

385

720х485х860

ТСМ-50,0

Cu

50,0

660-380; 380-220

110; 127-1000

413

775х505х860

ТСМ-63,0

Cu

63,0

660-380; 380-220

110; 127-1000

474

830х525х860

ТСМ-85,0

Cu

85,0

660-380; 380-220

127-1000

510

960х535х825

ТСМ-100,0

Cu

100,0

660-380; 380-220

127-1000

618

1044х535х825

Примечание: по согласованию сторон трансформаторы могут выпускаться с другими сочетаниями напряжения.


Стандартный комплект поставки

  • Трехфазный сухой трансформатор ТСМ — 1 шт.
  • Паспорт  — 1 экз.
