ТТ-0,66 трансформаторы тока
Тип трансформатора: Измерительный
Класс напряжения: 0,66 кВ
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Трансформаторы тока ТТ-0,66 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 0,66 кВ.
Измерительные трансформаторы ТТ-0,66-ТЛ применяются для работы в передвижных и в стационарных установках:
- ТТ-0,66-ТЛI – для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления.
- ТТ-0,66-ТЛII – для работы в магнитных и кулачковых контроллерах.
- ТТ-0,66-ТЛIII – для автоматического выравнивания нагрузки параллельно работающих генераторов.
Трансформаторы ТТ-0,66-ТР используются для передачи сигнала измерительной информации измерительным приборам, в цепях дифференциальных защит, а также в цепях защиты, присоединенной к фильтру токов нулевой последовательности.
Трансформаторы тока ТТ-0,66-ТРС предназначены для согласования вторичного тока главного трансформатора всех коэффициентов трансформации и рядов напряжений с номинальными токами подключенных нагрузок.
Технические характеристики
| Класс точности основной вторичной обмотки | 0,5, 0,5S, 1, 3 |
| Номинальная вторичная нагрузка | 0,4 ВА, 2,5 ВА, 5 ВА, 10 ВА, 40 ВА |
| Климатическое исполнение (диапазон рабочих температур) и категория размещения | Т2, Т3, У2, У3, УХЛ2, УХЛ3 |
| Конструктивное исполнение | ТКЛМ; ТР; ТШН; ТЛ; ТШС; ТКС; ТРС; ТКЛП |
Структура обозначения, пример заказа
Климатическое исполнение
Номинальный вторичный ток, А
Номинальный первичный ток, А
Конструктивное исполнение
Номинальное напряжение, кВ
Наименование модели
Варианты исполнений
|
Исполнение |
Номинальный первичный ток, А |
Ном. втор. ток, А |
Класс точности |
Ном. втор. нагрузка, ВА |
Габаритные размеры, мм |
Масса, кг |
|
|

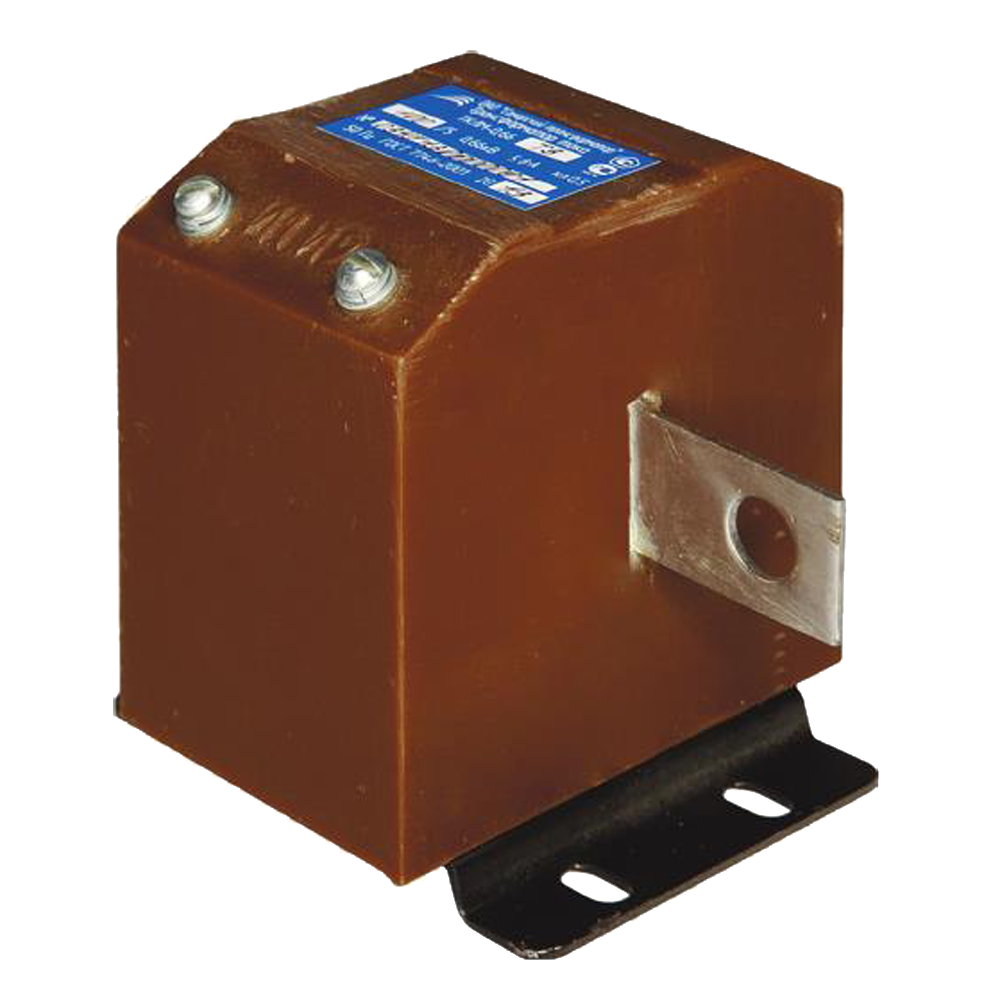

ТТ-0,66-ТКЛМ У3,Т3 |
- |
5, 10, 15, 20, 30, 50, 75, 100, 150, 200, 300 |
5 |
0,5; 1 |
5 |
157х102х110 |
2,1 |
|
ТТ-0,66-ТР |
- |
1 |
1 |
0,5 |
10 |
145х113х130 |
3,1 |
|
5 |
5 |
||||||
|

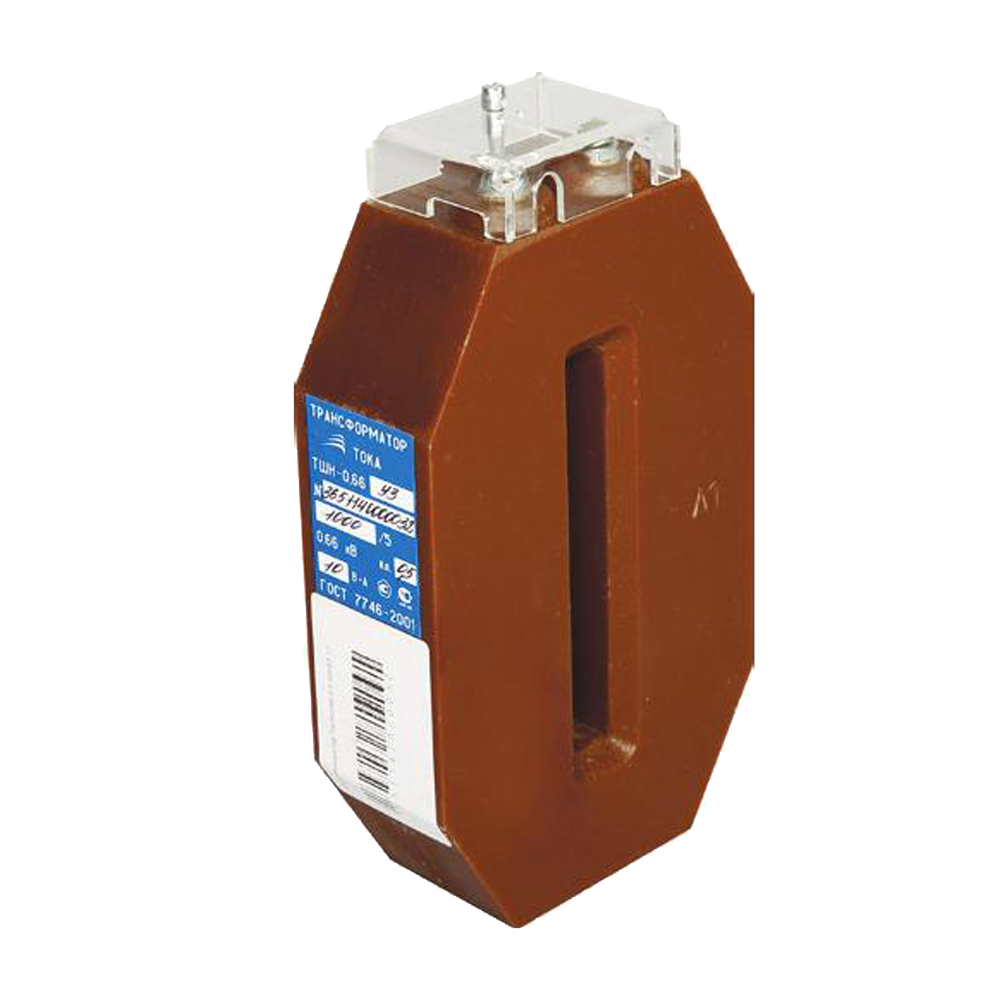

ТТ-0,66-ТШН У2, У3 |
- |
300, 400, 600 |
5 |
0,5S; 0,5 |
5; 10 |
100х55х144 |
2,0 |
|
800, 1000, 1500, 2000 |
109х45х184 |
||||||
|
1 |
300, 400, 600 |
100х55х157 |
|||||
|
800, 1000, 1500, 2000, 2500 |
109х55х197 |
||||||
|

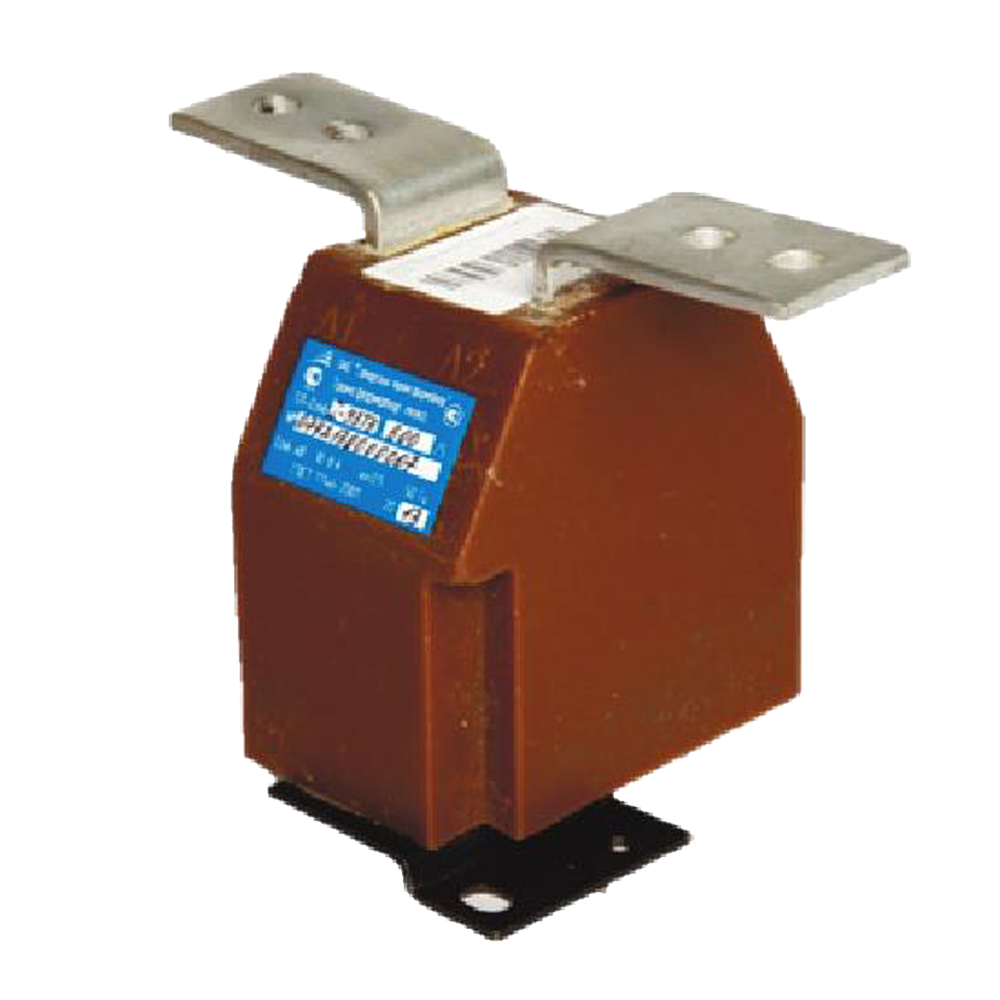

ТТ-0,66-ТЛ |
I |
5, 10, 20, 30, 50, 75, 100, 150, 200, 300, 400, 600 |
5 |
0.5; 1 |
10 |
120х100х155 |
2,5 |
|
II |
100, 200, 300, 400 |
- |
2,5..40 |
||||
|
III |
50, 100, 150, 200, 300 |
1 |
- |
0,4 |
|||
|
ТТ-0,66-ТШС ОМ3 |
- |
400, 600 |
5 |
1 |
40 |
120х110х126 |
2,8 |
|
I |
800, 1000, 1500 |
120Х110х146 |
3,15 |
||||
|
II |
120Х110х166 |
3,3 |
|||||
|
III |
400 |
1 |
3 |
120Х110х146 |
3,15 |
||
|
600 |
120Х110х166 |
3,3 |
|||||
|
ТТ-0,66-ТКС ОМ3 |
I |
5, 10, 20, 30, 50, 100, 150, 200, 300 |
5 |
1 |
5 |
180х60х122 |
1,9 |
|
II |
5, 10, 20, 30, 50, 100, 200, 300 |
5 |
1 |
40 |
180х80х122 |
2,7 |
|
|
III |
50, 100, 150, 200, 300 |
1 |
3 |
||||
|
ТТ-0,66-ТРС ОМ3 |
- |
5 |
1 |
0,5 |
10 |
107х68х115 |
1,9 |
|

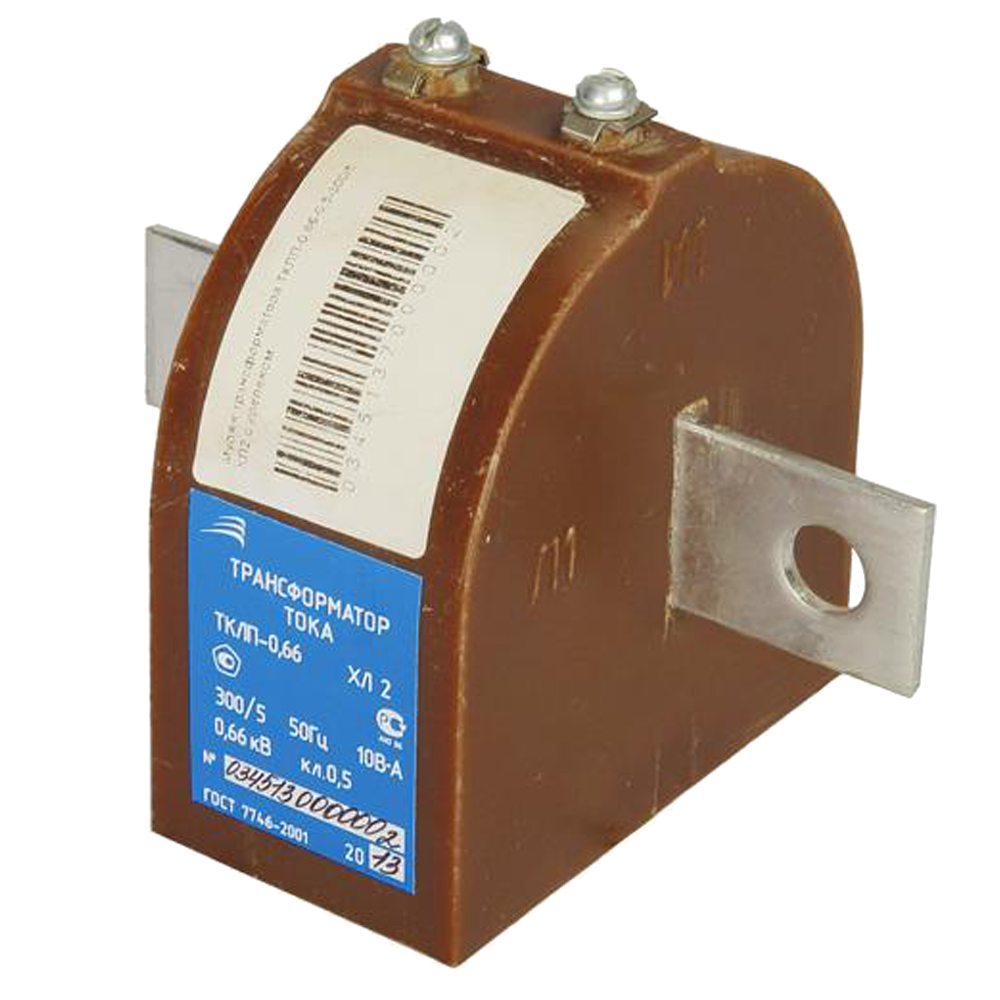

ТТ-0,66-ТКЛП ХЛ2 |
- |
300 |
5 |
0,5 |
10 |
103,5х135х106 |
1,7 |
Стандартный комплект поставки
- Трансформатор ТТ-0,66.
- Паспорт.
