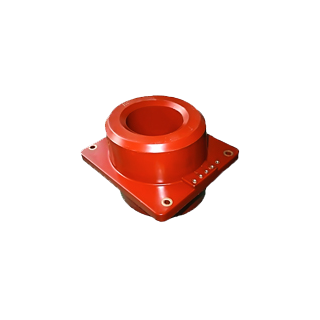

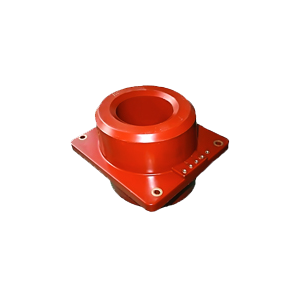

ТШЛ-10 трансформаторы тока (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы измерительные ТШЛ-10 предназначены для установки в комплектные распределительные устройства внутренней и наружной установки класса напряжения 35 кВ.

Трансформаторы тока ТШЛ-10 предназначены для решения задач эксплуатации электроустановок, а именно - возникающих при передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.

Условия эксплуатации:

  • Высота установки над уровнем моря не более 1000 м.
  • Окружающая среда не взрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию (атмосфера должна соответствовать ГОСТ 15150).
  • Рабочее положение трансформаторов в пространстве - любое.

Параметры:

  • Номинальный первичный ток: 1000,1500, 2000, 3000 А.
  • Номинальный вторичный ток: 5 А.
  • Класс точности вторичной обмотки: для измерения: 0,5.
  • Класс точности вторичной обмотки: для защиты: 10Р.
  • Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0,8:
    • Обмотка для измерения: 40 ВА.
    • Обмотка для защиты: 60 ВА.
  • Испытательное напряжение изоляции вторичной обмотки в течение 1 мин.: 3 кВ.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,5, 10P
Номинальная вторичная нагрузка 40 ВА, 60 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Конструктивное исполнение Шинные
Габаритные размеры 345х250х354 мм (ДхШхВ)

Структура обозначения, пример заказа

ТШЛ
10
0,5
/10Р
2000
/5
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности защитной вторичной обмотки

Класс точности измерительной вторичной обмотки

Номинальное напряжение, кВ

Наименование модели

Варианты исполнений

Параметры

Значения

Номинальный первичный ток, А

1000

1500

2000

3000

Номинальная предельная кратность вторичной обмотки для защиты, Кном, не менее:

25

Номинальный коэфицент безопасности приборов в вторичной обмотки для измерения, Кном, не более:

26

26

35

30

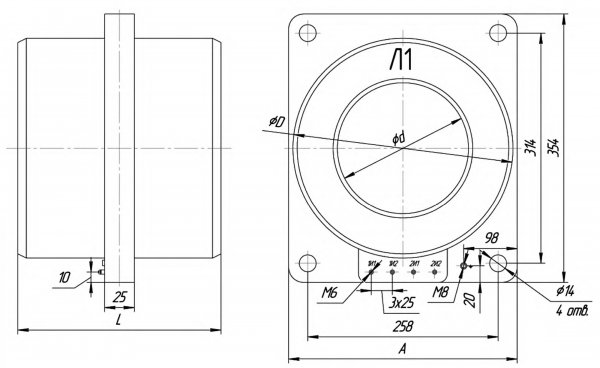

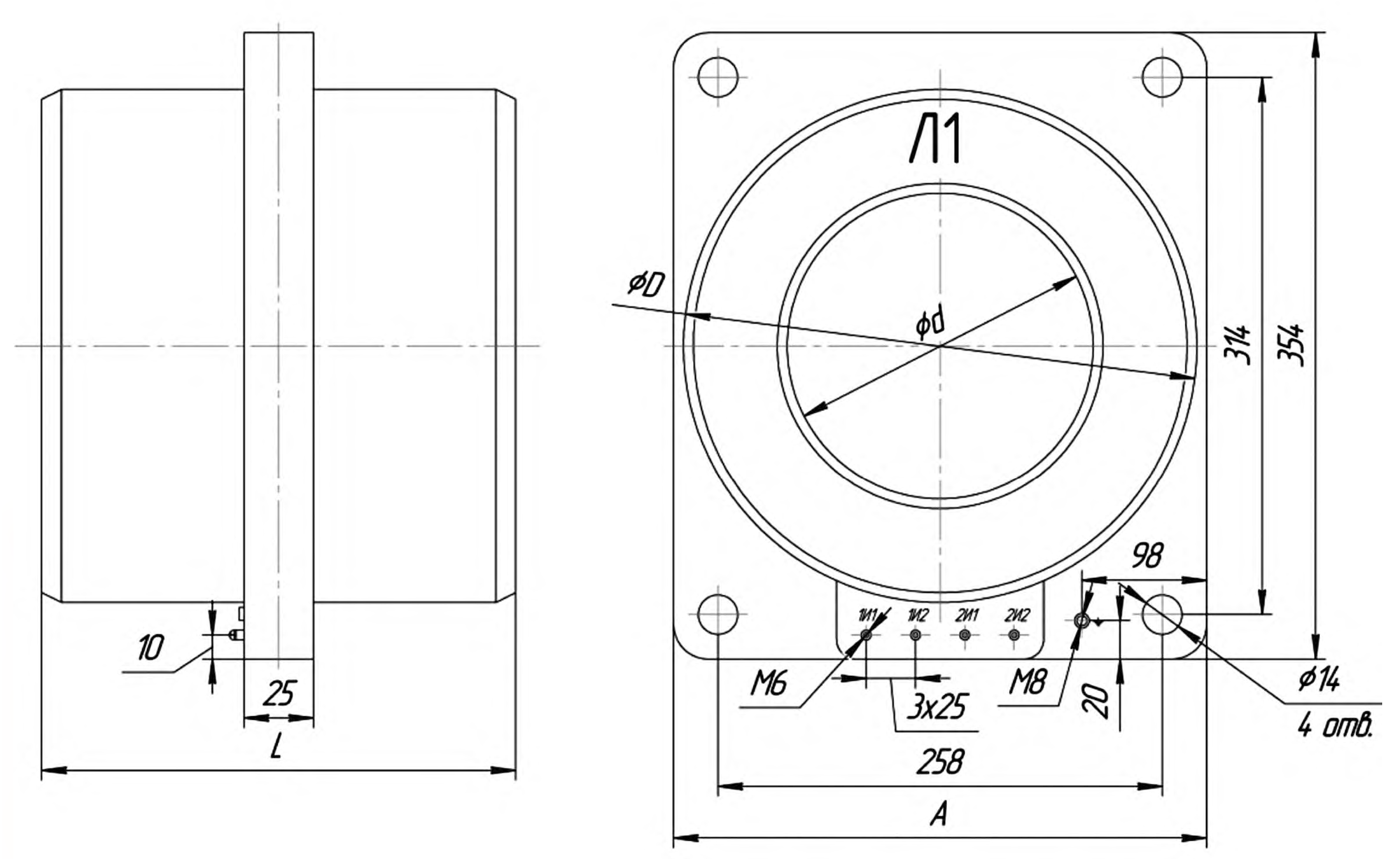

Габаритные чертежи

Модель

Ток, А

0d, мм

0D, мм

L, мм

А, мм

ТШЛ- 10

1000/5, 1500/5, 2000/5

128

278

250

305

3000/5

160

286

243

345

Стандартный комплект поставки

  • Трансформатор ТШЛ-10-У3.
  • Паспорт.
