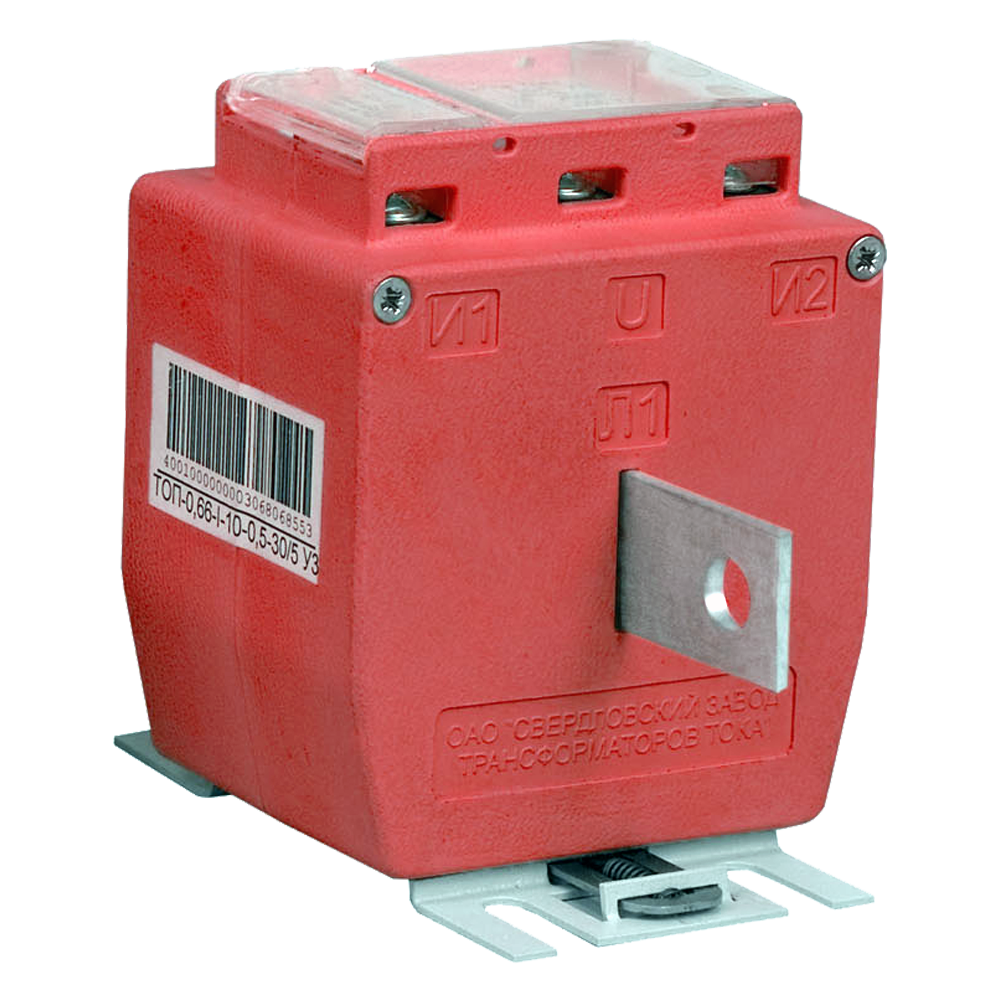

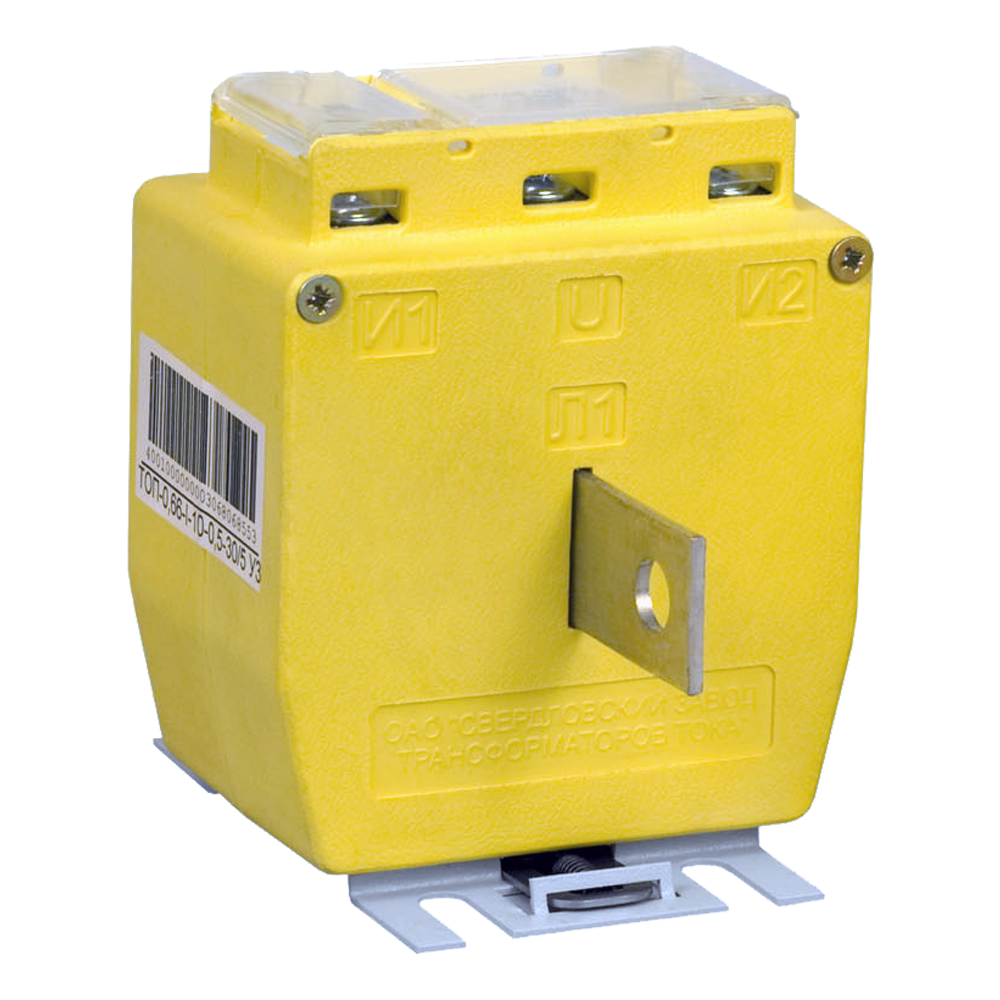

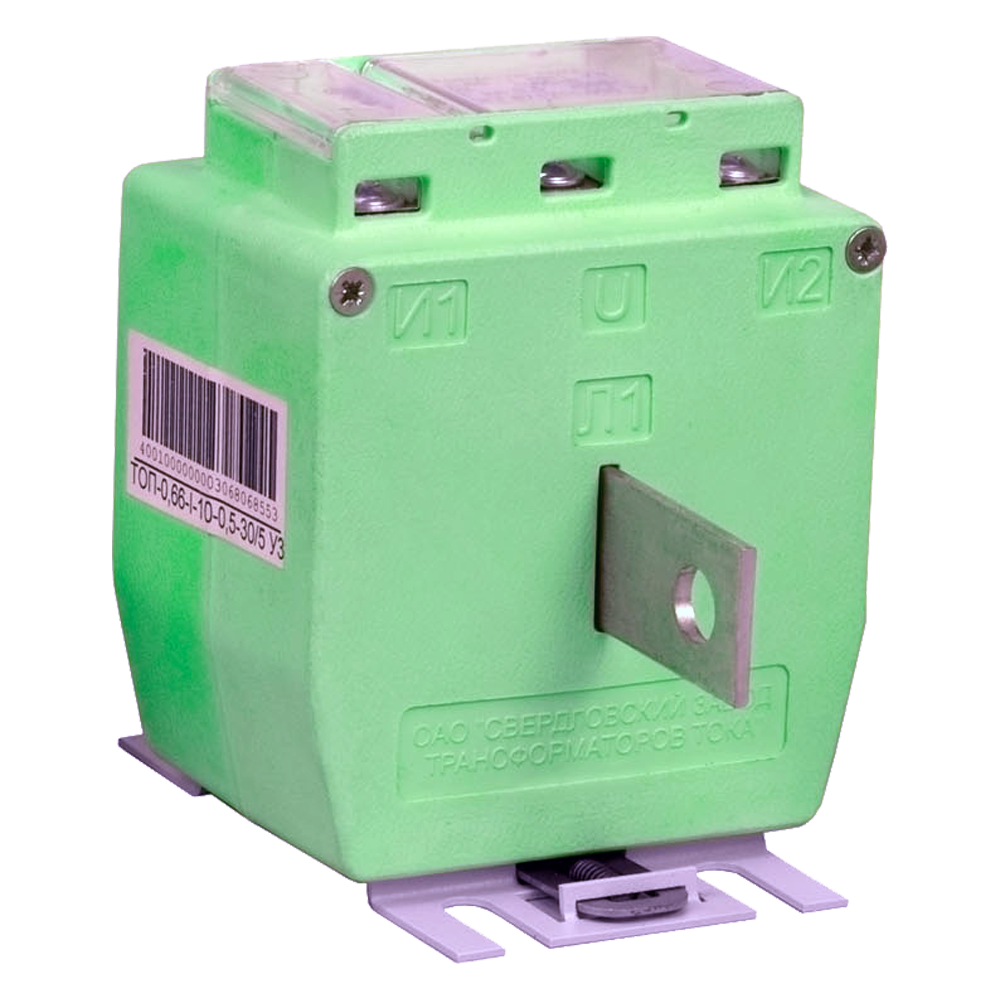

ТОП-0,66-I трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы измерительные ТОП-0,66-I предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно. Устанавливаются в комплектные распределительные устройства (КРУ).

Трансформаторы ТОП-0,66-I классов точности 0,2; 0,5; 0,2S и 0,5S применяются для коммерческого учета электроэнергии, классов точности 1 - в схемах измерения.

Трансформаторы тока ТОП-0,66-I имеют многовитковую первичную обмотку и потенциальный вывод, соединенный с первичной обмоткой. Потенциальный вывод предназначен для подключения счетчиков электроэнергии.
В трансформаторах тока ТОП-0,66-I предусмотрено крепление на дин-рейку.

Технические характеристики

Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	0,2, 0,2S, 0,5, 0,5S, 1
Номинальная вторичная нагрузка	1 ВА, 2 ВА, 2,5 ВА, 3 ВА, 5 ВА, 10 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения	У3
Конструктивное исполнение	Опорные

Структура обозначения, пример заказа

ТОП-0,66-I

0,2S

У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности вторичной обмотки

Тип трансформатора

Варианты исполнений

Тип	Номинальный первичный ток, А	Номинальный вторичный ток, А	Класс точности	Номинальный коэффициент безопасности приборов при номинальной вторичной нагрузке, ВА
				1	2	2,5	3	5	10
ТОП-0,66-I	1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150	1	0,2S; 0,5S	9	7	6	6	4	3
	1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150	1; 5	1; 0,5	20	15	13	12	9	6
	40; 80	1	0,2						-
	1; 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150	5	0,2; 0,5S	7	6	5	5	4	3
	200		0,2S						5

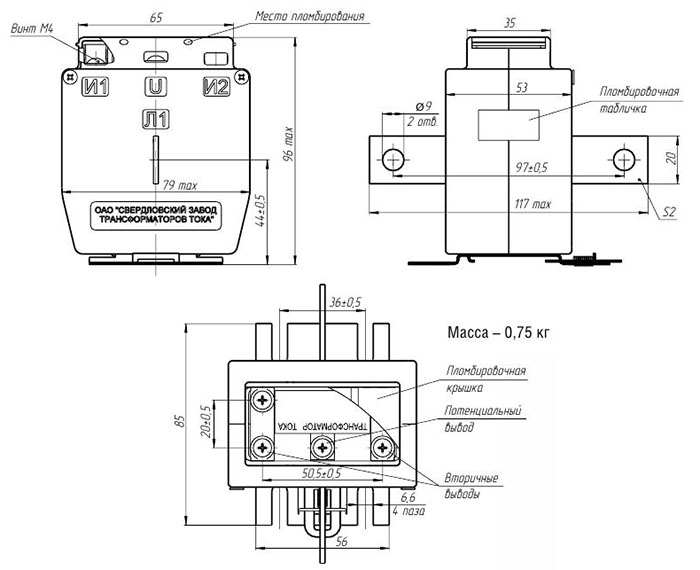

Габаритный чертеж

Стандартный комплект поставки

ТОП-0,66-I трансформатор тока.
Паспорт.

Скачать документацию

ТОП-0,66; ТОП-0,66-I; ТШП-0,66; ТШП-0,66-I трансформаторы тока. Руководство по эксплуатации.
