Тип трансформатора: Измерительный
Класс напряжения: 35 кВ
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.

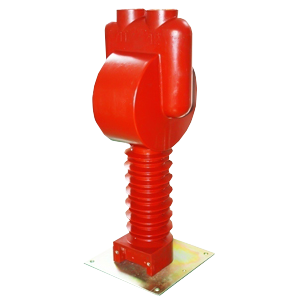

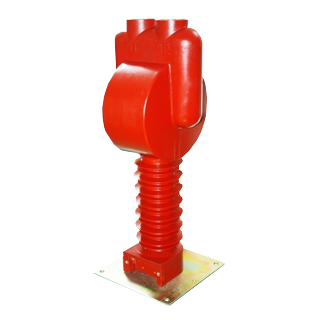

Трансформаторы ТОЛ-35-У1 предназначены для установки в комплектные распределительные устройства внутренней и наружной установки класса напряжения 35 кВ. Используются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока.
Для трансформаторов тока ТОЛ-35-У1:
Параметры:
Номинальная частота | 50 Гц |
Класс точности основной вторичной обмотки | 0,2, 0,2S, 0,5, 0,5S, 10P |
Номинальная вторичная нагрузка | 10 ВА, 15 ВА |
Климатическое исполнение (диапазон рабочих температур) и категория размещения | У1 |
Ток односекундной термической стойкости, кА | 8 кА, 20 кА, 31.5 кА |
Конструктивное исполнение | Опорные |
Габаритные размеры | 280х280х765 мм (ДхШхВ) |
Климатическое исполнение
Номинальный вторичный ток, А
Номинальный первичный ток, А
Класс точности защитной вторичной обмотки
Класс точности измерительной вторичной обмотки
Номинальное напряжение, кВ
Наименование модели
Параметры |
Значения |
||||||||
Номинальный первичный ток, А |
50 |
75 |
100 |
150 |
200 |
300 |
400 |
500 |
600 |
Ток термической стойкости, кА t=1с t=3c |
8 4 |
20 10 |
31,5 16 |
- 31,5 |
|||||
Ток электродинамической стойкости, кА |
25 |
52 |
81 |
||||||
Номинальная предельная кратность вторичной обмотки для защиты, Кном, не менее: |
10 |
||||||||
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном, не более |
6 |
9 |

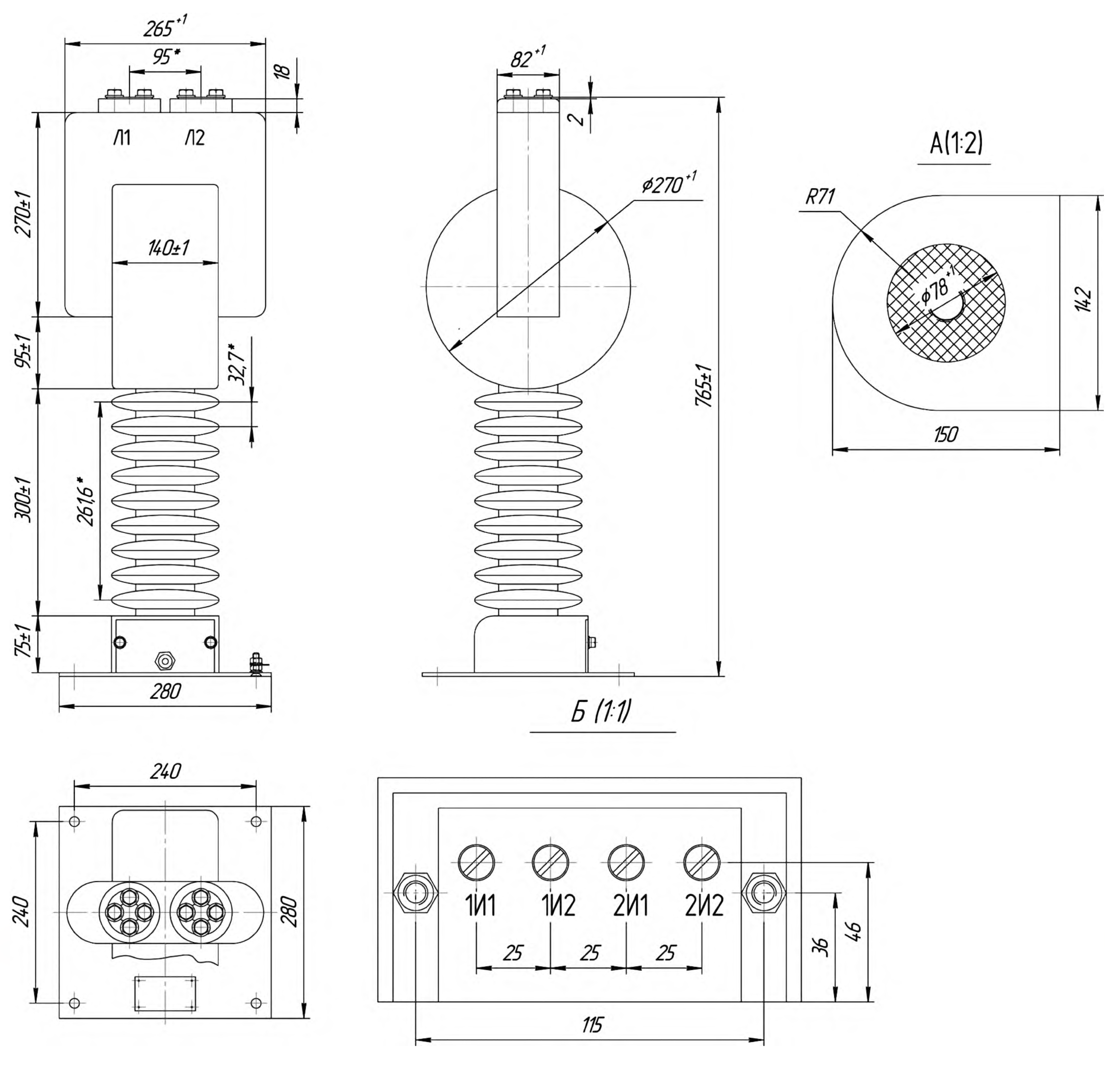

Габаритные чертежи
