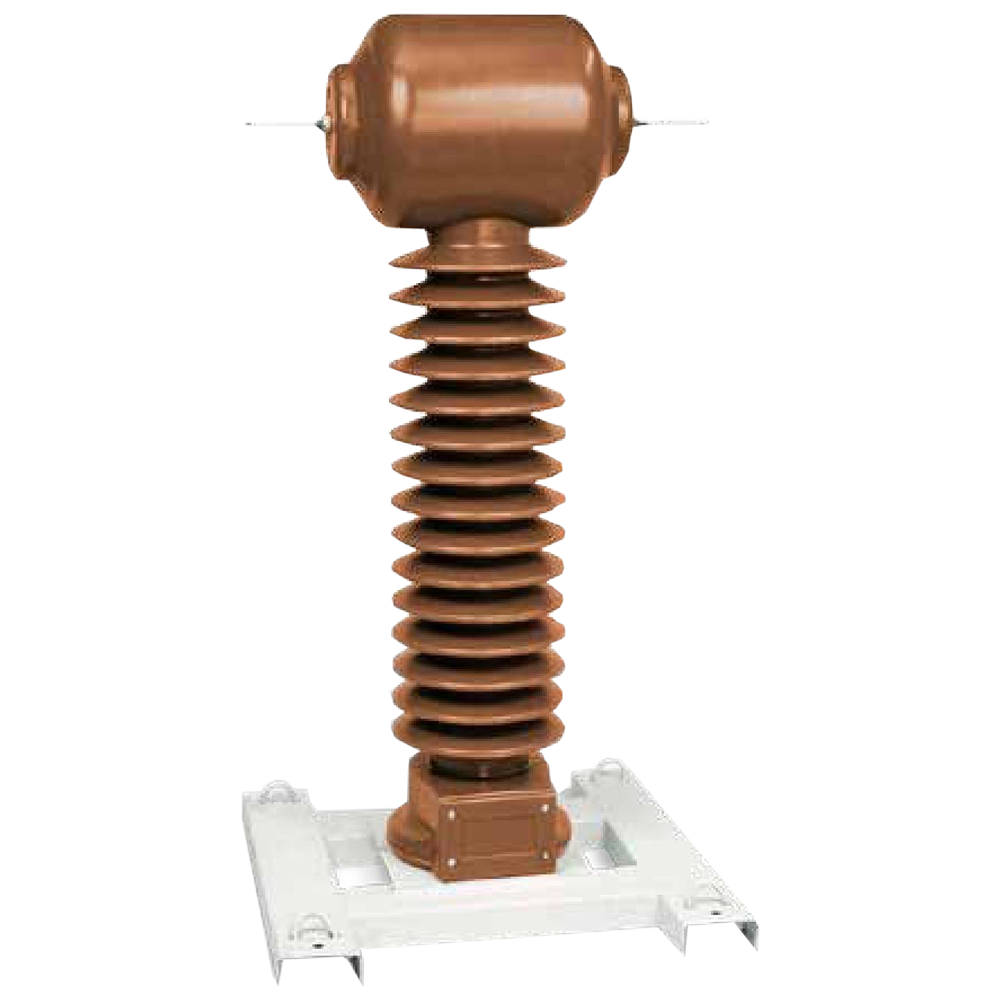

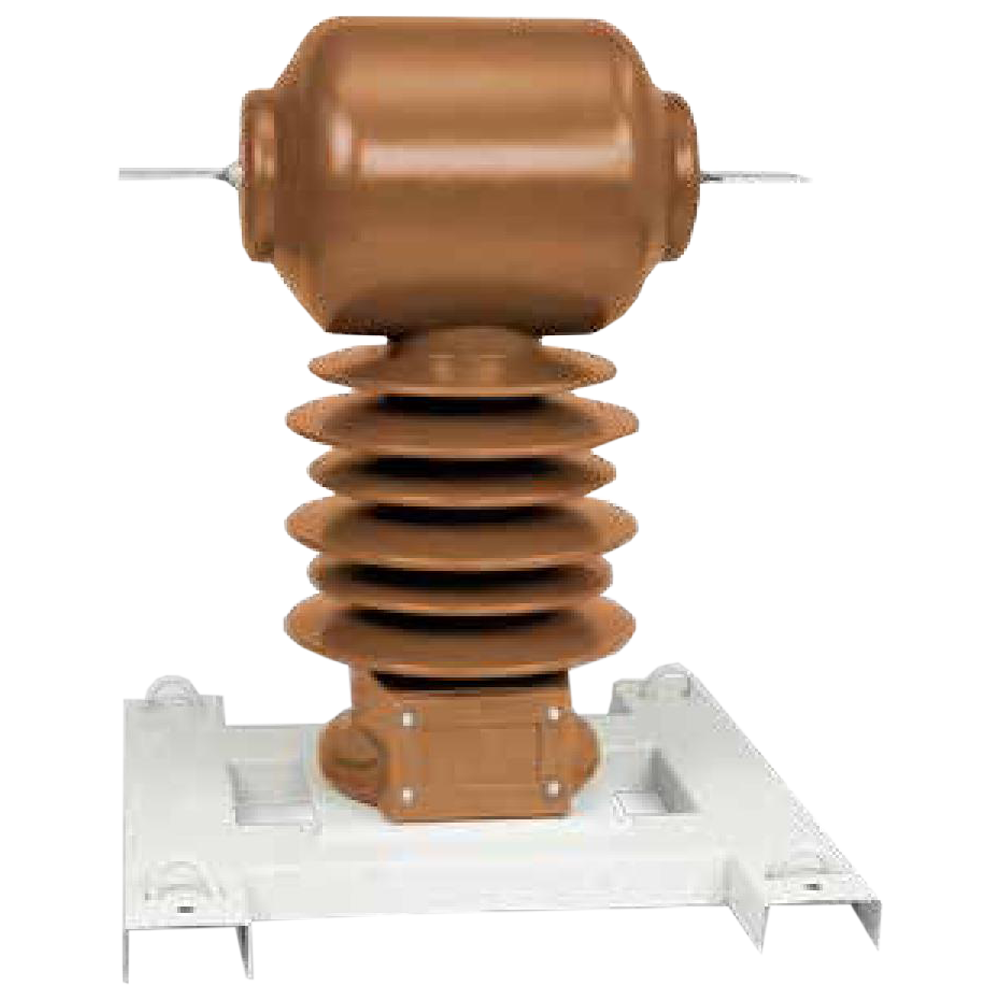

ТОЛ-35-III-IV трансформаторы тока опорные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы ТОЛ-35-III-IV предназначены для измерения и учета электроэнергии, питания цепей защиты, автоматики, сигнализации и управления.

Трансформаторы тока ТОЛ-35-III-IV устанавливаются в открытых распределительных устройствах (ОРУ) переменного тока класса напряжения 35 кВ.

Технические характеристики

Номинальное напряжение, кВ	35
Наибольшее рабочее напряжение, кВ	40,5
Номинальная частота, Гц	50
Количество вторичных обмоток	от 1 до 3
Класс точности вторичной обмотки
- Для измерений	0,2S; 0,2; 0,5S; 0,5; 1; 3; 10
- Для защиты	5Р; 10Р
Номинальный первичный ток, А	от 100 до 2000

Структура обозначения, пример заказа

ТОЛ-35

III-IV-5

0,2S

10Р

1200

УХЛ1

Климатическое исполнение: УХЛ1

Номинальный вторичный ток: 1 А; 5 А

Номинальный первичный ток: от 100 до 2000 А

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 1; 2; 3

Конструктивное исполнение

Тип трансформатора

Варианты исполнений

Исполнение	Номинальный первичный ток, А	Размеры, мм			Масса, кг, max	Рисунок
		Н1	Н2	S
ТОЛ-35 III-IV-1; ТОЛ-35 III-IV-3	300 - 600	593	731	4,5	100	1
	1200			7
	1500			8,5
ТОЛ-35 III-IV-2; ТОЛ-35 III-IV-4	300 - 600	1028	1166	4,5	110	1
	1200			7
	1500			8,5
ТОЛ-35 III-IV-5	300 - 800	593	731	4,5	100	2
	1000 - 1200			7
	1500			8,5
	2000			15
ТОЛ-35 III-IV-6	300 - 800	1028	1166	4,5	110	2
	1000 - 1200			7
	1500			8,5
	2000			15
ТОЛ-35 III-IV-7	300 - 800	593	731	4,5	100	3
	1000 - 1200			7
	1500			8,5
	2000			15
ТОЛ-35 III-IV-8	300 - 800 1000- 1200	1028	1166	4,5 7	100	3
	1500			8,5
	2000			15

Исполнение		Ном. первичный ток, А	Наибольший рабочий первичный ток, А	Ном. вторичный ток, А	Номинальная вторичная нагрузка при cosφ=0,8 в классе точности, ВА					Трехсекундный ток термической стойкости, кА	Ток электродинамической стойкости, кА	Ном. предельная кратность в классе точности 10Р
Исполнение		Ном. первичный ток, А	Наибольший рабочий первичный ток, А	Ном. вторичный ток, А	0,5	1	3	10	10Р	Трехсекундный ток термической стойкости, кА	Ток электродинамической стойкости, кА	Ном. предельная кратность в классе точности 10Р
ТОЛ-35 III-IV-1; 2	300/5*	100	100	5	-	-	-	-	10	25	64	7
		150 200	160 200		-	-	-	-	20 20			6 7
		300	320		-	-	-	-	30			7
	600/5*	200	200		-	-	-	-	20			7
		300 400	320 400		-	-	-	-	30 30			7 10
		600	630		-	-	-	-	30			14
	1200/5	750 800 1000	800 800 1000		-	-	-	-	30 30 30			11 12 14
	1200/5	1200	1250		-	-	-	-	30			15
	1500/5	800	800		-	-	-	-	30			12
		1000 1200	1000 1250		-	-	-	-	30 30			14 15
		1500	1600		-	-	-	-	30			17
ТОЛ-35 III-IV-3; 4	300/5*	100	100		-	-	-	20	-			-
		150 200	160 200		-	-	-	30 40	-			-
		300	320		-	-	30	-	-			7
	600/5*	200	200		-	-	-	40	-			-
		300 400	320 400		-	-	30 40	-	-			7 8
		600	630		-	30	-	-	-			14
	1200/5	750 800 1000	800 800 1000		30 30 30	-	-	-	-			11 12 14
	1200/5	1200	1250		30	-	-	-	-			15
	1500/5	800	800		30	-	-	-	-			12
		1000 1200	1000 1250		30 30	-	-	-	-			14 15
		1500	1600		30	-	-	-	-			17

Тип трансформатора и число катушек	Ном. первичный ток, А	Ном. вторичный ток	Номинальная вторичная нагрузка при cos ϕ = 0,8, В∙А обмоток для		Номинальная предельная кратность обмотки для защиты, не менее	Ток электродинамической стойкости, кА	Трехсекундный ток термической стойкости, кА
Тип трансформатора и число катушек	Ном. первичный ток, А	Ном. вторичный ток	измерения	защиты		Ток электродинамической стойкости, кА	Трехсекундный ток термической стойкости, кА
ТОЛ-35-III-IV-5; 6 двухобмоточный 0,2S(0,5S)/10P(5P)	300	5	20	15	17	80	10	31*
	400	5	30	15	20		13
	500	5	30	20	20		17
	600	5	30		16		20
	750	5			18		25
	800	5			19		27
	1000	5		30	11	128	34	50*
	1200	5			13		40	50*
	1500	5			14		50
	2000	5			13	154	60
ТОЛ-35-III-IV-7; 8 трехобмоточный 0,2S(0,5S)/10P(5P) /10P(5P)	300	5	20	15	9	80	10	31*
	400	5	30	15	11		13
	500	5	30	20	11		17
	600	5	30	30	8		20
	750	5			10		25
	800	5			11		27
	1000	5			6	128	34	50*
	1200	5			7		40	50*
	1500	5			8		50
	2000	5			8	154	60

* Ток термической стойкости указан при вторичной обмотке, замкнутой на номинальную нагрузку.
Класс точности обмотки для измерений на первичные токи 300 А, 400 А и 500 А – 0,5S при номинальной вторичной нагрузке. Для остальных – 0,2S.
По согласованию с заказчиком возможно изготовление трансформаторов тока с другими техническими характеристиками.
Коэффициент безопасности приборов обмотки для измерений при номинальной вторичной нагрузке, не более 10.

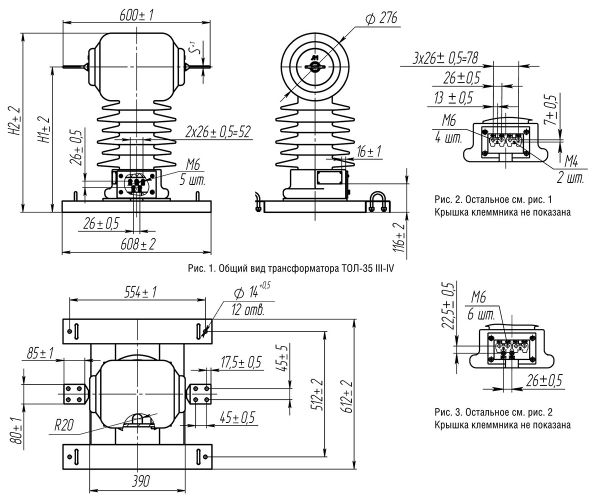

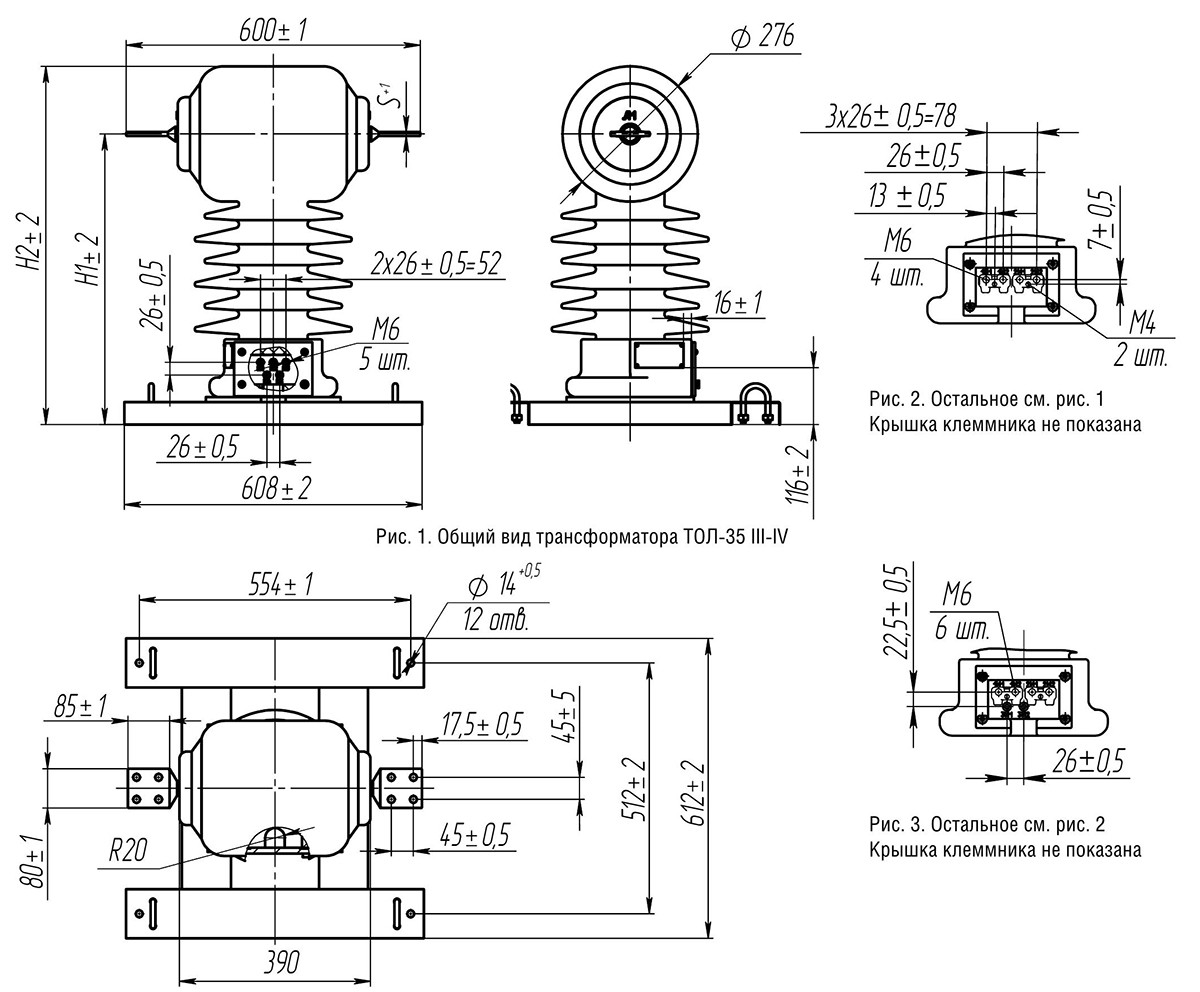

Габаритные чертежи

Стандартный комплект поставки

ТОЛ-35-III-IV трансформатор тока опорный.
Паспорт.

Скачать документацию

ТОЛ-35-III-IV трансформаторы тока опорные. Руководство по эксплуатации.
