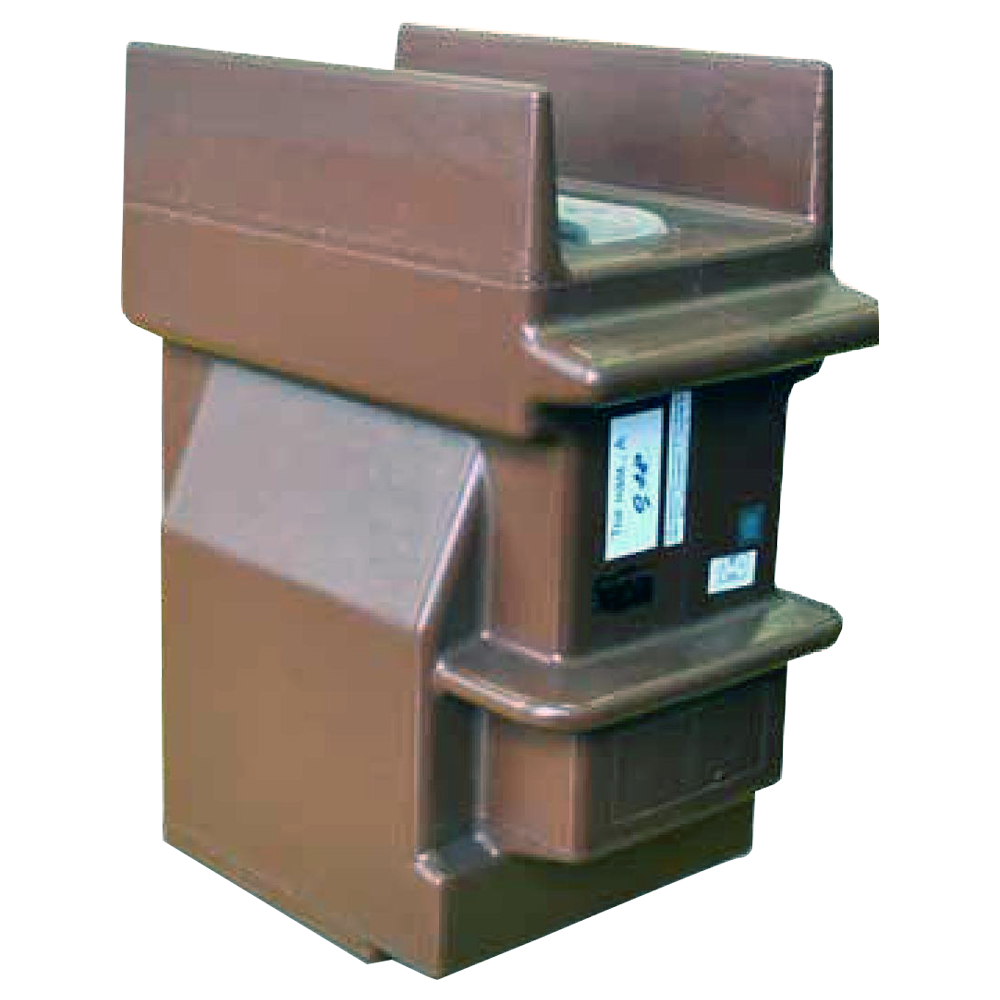

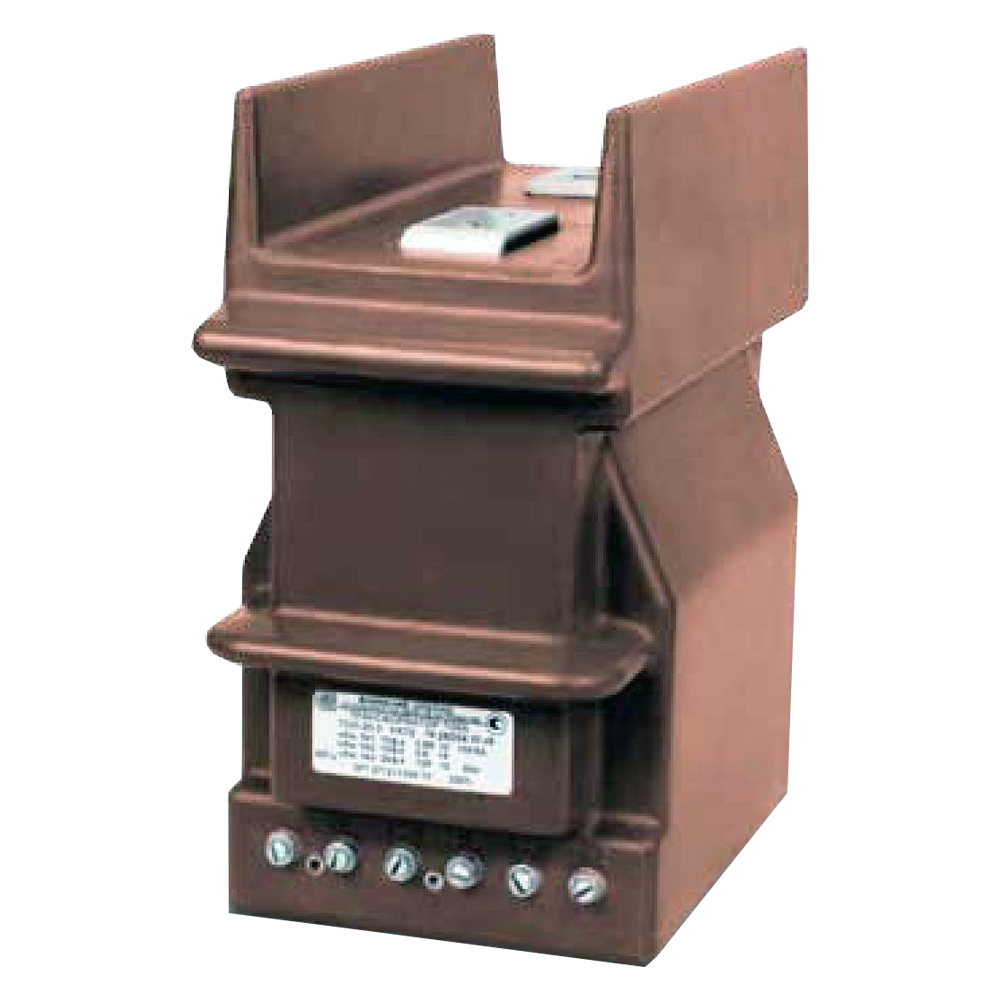

ТОЛ-20 трансформаторы тока опорные

Скачать PDF
ТОЛ-20
  • ТОЛ-20

Тип трансформатора: Измерительный

Класс напряжения: 20 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы тока ТОЛ-20 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы ТОЛ-20 устанавливаются в комплектные распределительные устройства (КРУ).

Опорные трансформаторы ТОЛ-20 содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.

Для исполнения трансформаторов ТОЛ-20-2 и ТОЛ-20-5.1(2)-2 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотка для питания цепей защиты, автоматики, сигнализации и управления - №2.

При исполнении трансформаторов 10Р/10Р обе вторичные обмотки предназначены для защиты. Для исполнения ТОЛ-20-3 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 и №3.

Для исполнения трансформаторов ТОЛ-20-4 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 , №3 и №4.

Трансформаторы с вертикальным расположением первичных выводов имеют в условном обозначении трансформатора буквы ВВ.

Технические характеристики

Наименование

Значение

ТОЛ-20-2
ТОЛ-20-3
ТОЛ-20-4
ТОЛ-20-5

ТОЛ-20-2 ВВ
ТОЛ-20-3 ВВ

ТОЛ-20-2 ВВ-1 ТОЛ-20-3 ВВ-1 ТОЛ-20-4 ВВ-1

ТОЛ-20-2 ВВ-1
ТОЛ-20-3 ВВ-1 ТОЛ-20-4 ВВ-1

Номинальное напряжение

20 кВ

Наибольшее рабочее напряжение

24 кВ

Номинальная частота переменного тока

50 Гц или 60 Гц*

Номинальный первичный ток

5 А; 10 А; 15 А; 20 А; 30 А;
40 А; 50 А; 75 А; 80 А; 100 А;
150 А; 200 А; 250 А; 300 А; 400 А;
600 А; 750 А; 800 А; 1000 А; 1200 А;
1500 А; 2000 А; 2500 А

2500 А

2500 А;
3000 А

4000 А

Номинальный вторичный ток

1 А; 5 (5) А**

Количество вторичных обмоток

2, 3, 4

2, 3

2, 3, 4

2, 3, 4

Класс точности вторичных обмоток

0,2S; 0,2; 0,5S; 0,5; 1; 3 (для измерений)

5Р; 10Р (для защиты)

Номинальная вторичная нагрузка, вторичных обмоток

1 ВА; 2 ВА; 2,5 ВА*** - для измерений, при cos ф = 1;

3 ВА; 5 ВА; 10 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 50 (10) ВА** - для измерений, при cos ф = 0,8;

3 ВА; 5 ВА; 10 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 50 ВА (20 ВА)** -  для защиты, при cos ф = 0,8

Номинальная предельная кратность вторичной обмотки для защиты, не менее

от 3 до 50 (10)**

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, не более, в клас­сах точности при номинальном первичном токе:

0,2S; 0,2; 0,5S

5-2500 А

10

-

0,5

5-800 А

17

-

1000-2500 А

15

-

0,2S

2500 А; 3000 А; 4000 А

-

10

0,2; 0,5S; 0,5

-

21

Односекундный ток термической стойкости, при номинальном первичном токе:

5 А

0,40 кА

-

-

10 А

0,78 кА

-

-

15 А

1,20 кА

-

-

20 А

1,56 кА

-

-

30 А

2,50 кА

-

-

40 А

3,00 кА

-

-

50 А

5,00 кА

-

-

75 А

5,85 кА

-

-

80 А

6,23 кА

-

-

100 А

10,00 кА

-

-

150 А

12,00 кА

-

-

200 А; 250 А

20,00 кА

-

-

300 А; 400 А

31,50 кА

-

-

600-2000 А

40,00 кА

-

-

2500 А

61,00 кА

61,00 кА

-

3000 А

-

61,00 кА

-

4000 А

-

-

61,00 кА

Ток электродинамической стойкости, при номинальном  первичном токе:

5 А

1,00 кА

-

-

10 А

1,97 кА

-

-

15 А

3,00 кА

-

-

20 А

3,93 кА

-

-

30 А

6,25 кА

-

-

40 А

7,56 кА

-

-

50 А

12,80 кА

-

-

75 А

14,70 кА

-

-

80 А

15,70 кА

-

-

100 А

25,50 кА

-

-

150 А

31,80 кА

-

-

200 А; 250 А

51,00 кА

-

-

300 А; 400 А

81,00 кА

-

-

600-2000 А

102,00 кА

-

-

2500 А

152,50 кА

152,50 кА

-

3000 А

-

152,50 кА

-

4000 А

-

-

152,50  кА

* Для трансформаторов, предназначенных для поставок на экспорт.

** Количество вторичных обмоток, их назначение, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичных обмоток для защиты и номинального коэффициента безопасности приборов вторичных обмоток для измерений уточняются в заказе. В скобках указаны стандартные значения.

Структура обозначения, пример заказа

ТОЛ-20
2
0,5
/10P
2500
5
УХЛ2

Климатическое исполнение: УХЛ2

Номинальный вторичный ток: 1 А, 5 А

Номинальный первичный ток: 5А; 10 А; 15 А; 20 А; 30 А; 40 А; 50 А; 75 А; 80 А; 100 А; 150 А; 200 А; 250 А; 300 А; 400 А; 600 А; 750 А; 800 А; 1000 А; 1200 А; 1500 А; 2000 А; 2500 А

Класс точности обмотки №2

Класс точности обмотки №1

Количество вторичных обмоток: 2, 3, 4

Тип трансформатора

Варианты исполнений

Тип трансформатора

Номинальный
первичный ток, А

Рисунок

Размеры, мм

Масса max, кг

В

L

h

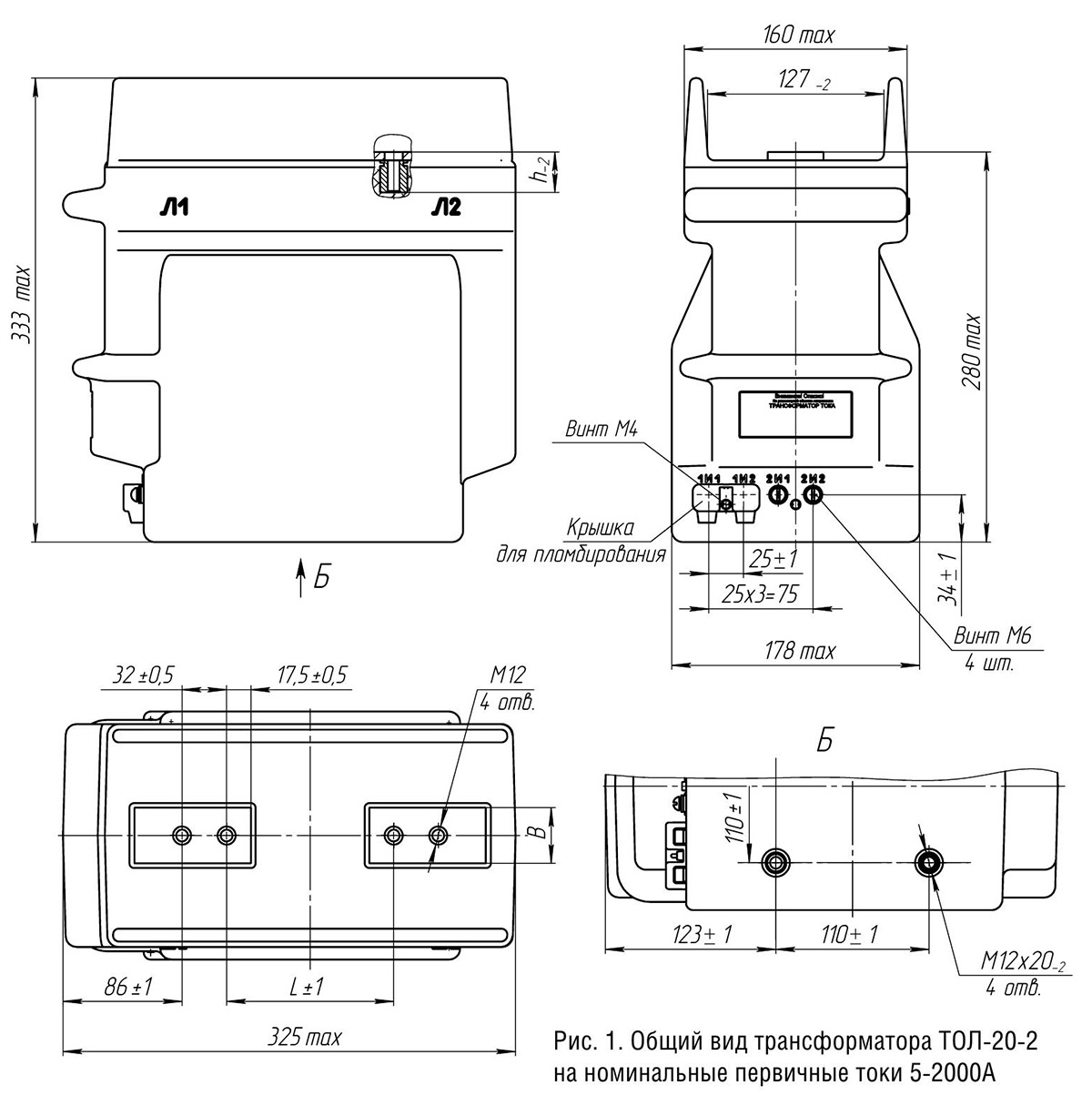

ТОЛ-20-2 (3)

5-400

1,3

40

120

26

32

600-1000

32

1200-2000

60

38

35

2500

2,3

80

36

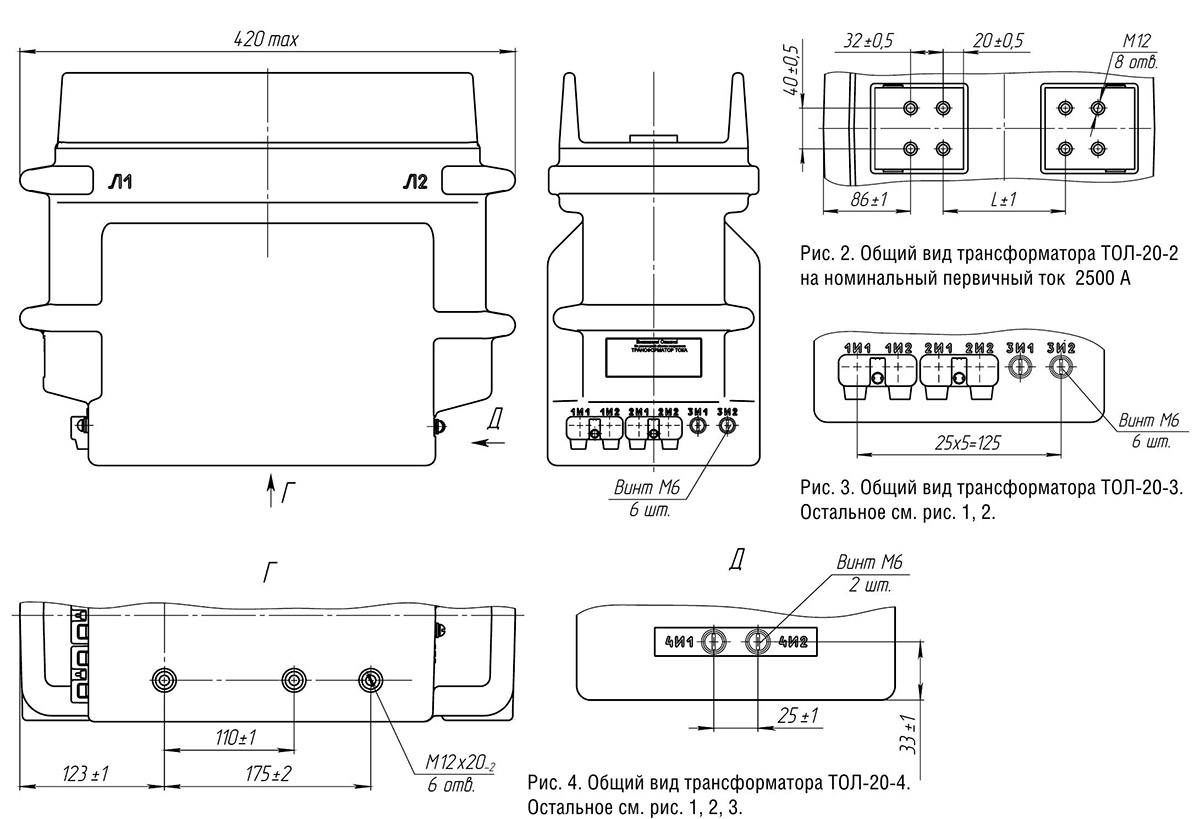

ТОЛ-20-4

5-400

4

40

185

26

40

600-1000

32

1200-2000

60

38

43

2500

80

36





Тип
трансформатора

Номинальный
первичный ток, А

Рисунок

Размеры, мм

Масса, кг

А

A1

В

B1

h1

Н

H1

d

S

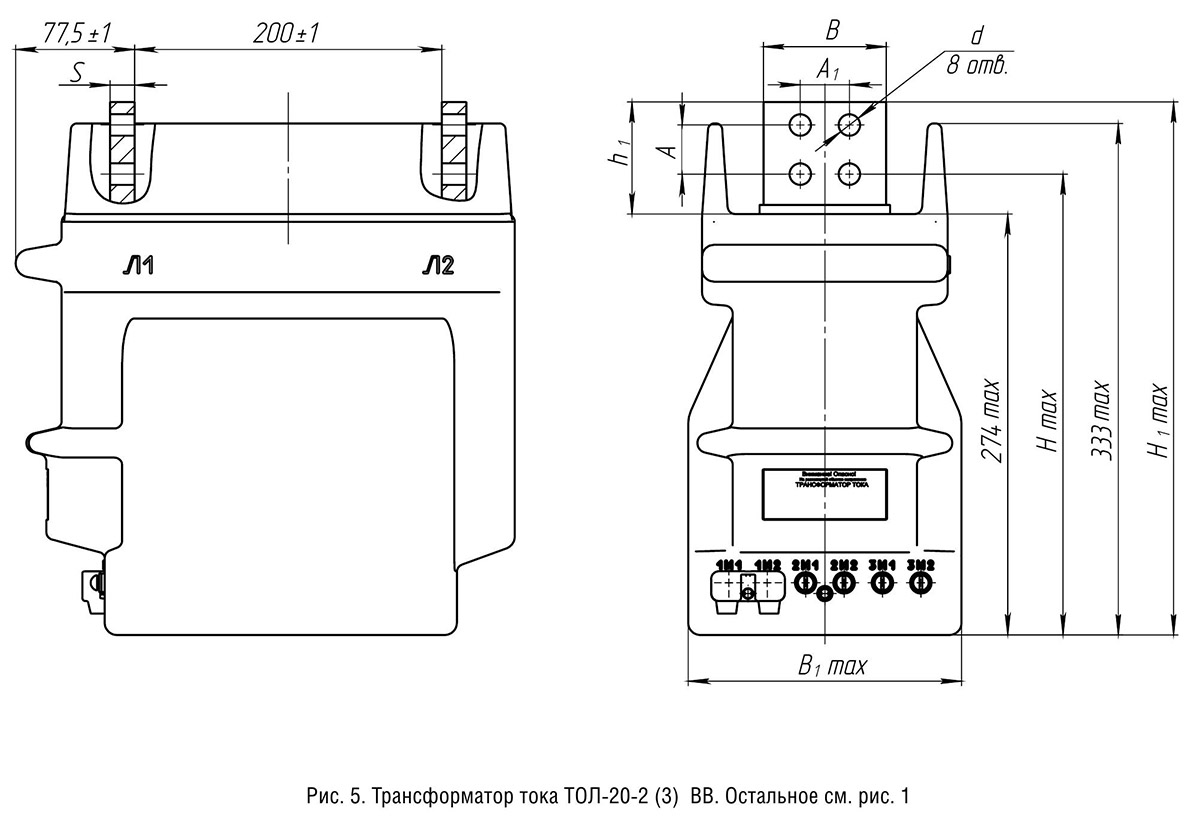

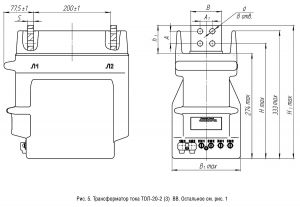

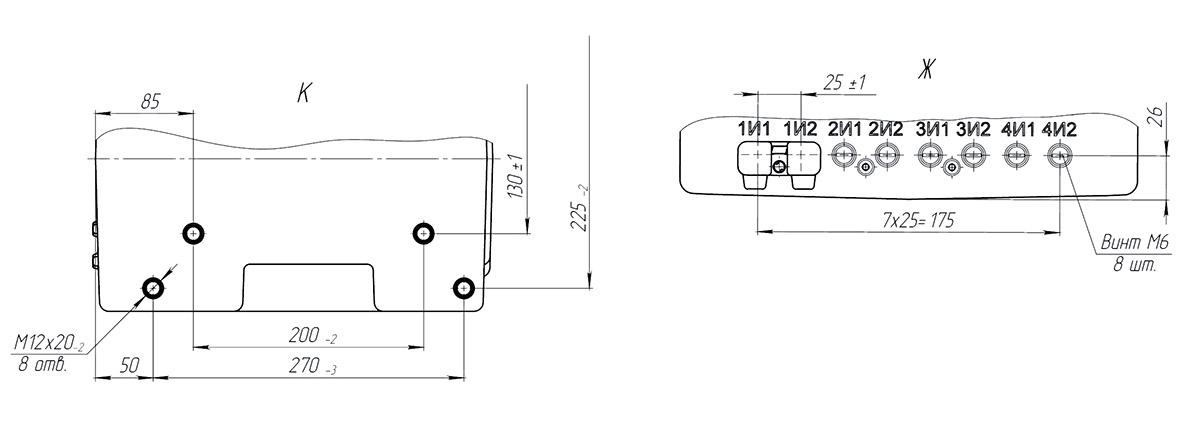

ТОЛ-20-2 (3) ВВ

2500

5

32

32

80

178

73

300

347

14

16

35

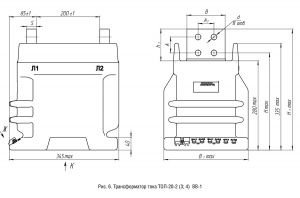

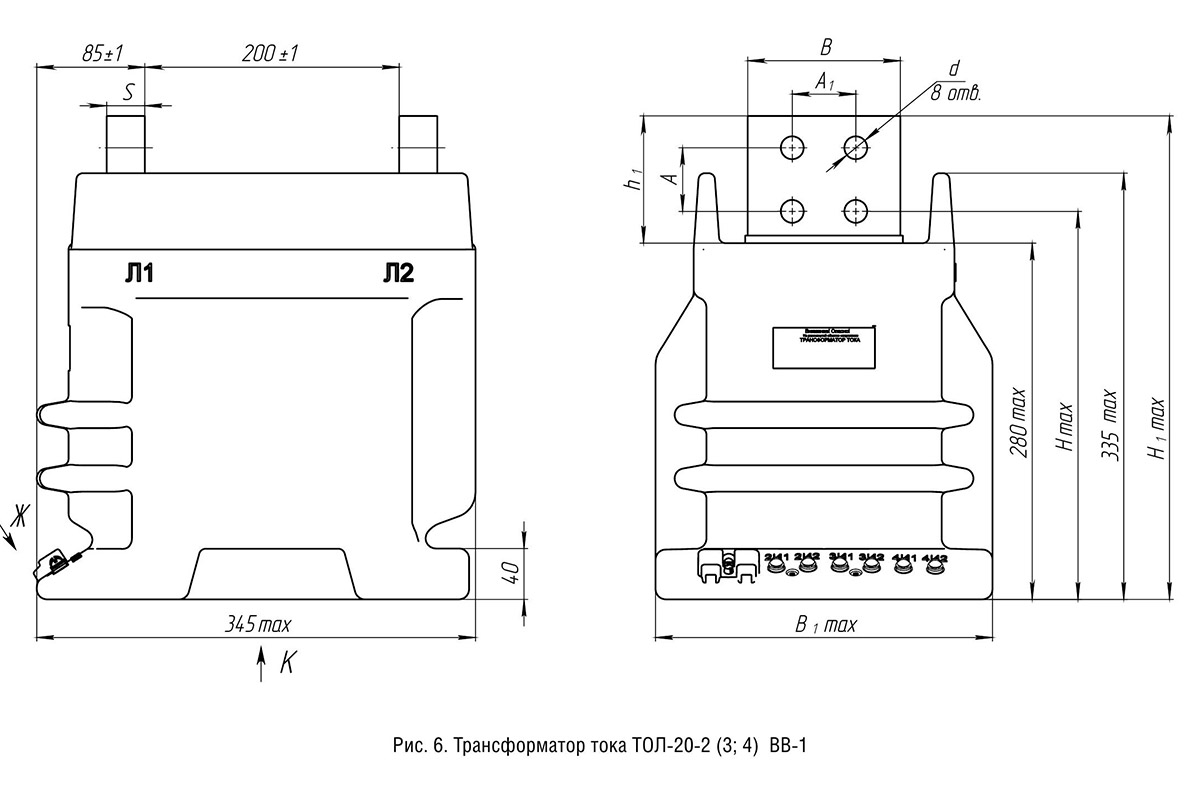

ТОЛ-20-3 (3; 4) ВВ-1

6

265

67

20

50

3000

40

50

100

90

305

370

18

24

54

Т0Л-20-2 (3) ВВ-1

4000

50

120

100

380

30

63

ТОЛ-20-4 ВВ-1

65





Тип
трансформатора

Номинальный
первичный ток, А

Рисунок

Размеры, мм

Масса,
max, кг

В

L

L1

h

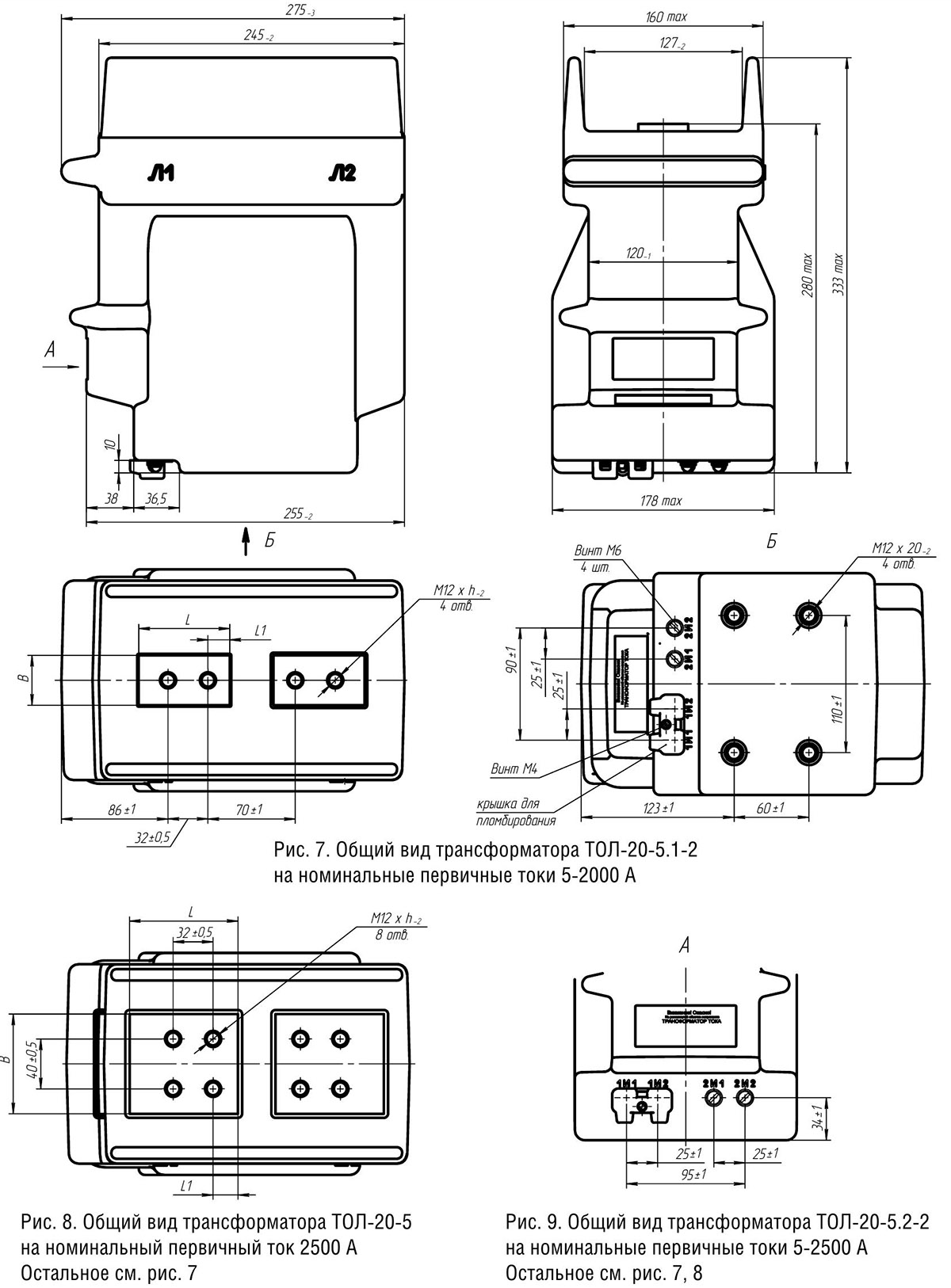

ТОЛ-20-5.1-2

5-400

7

40

73

17,5

26

26

600-1000

84

32

1200-2000

60

87

20

38

30

2500

8

80

36

ТОЛ-20-5.2-2

5-400

9,7

40

73

17,5

26

26

600-1000

84

32

1200-2000

60

87

20

38

30

2500

9,8

80

36


Стандартный комплект поставки

  • ТОЛ-20 трансформатор тока опорный.
  • Паспорт.
