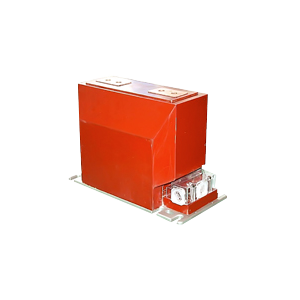

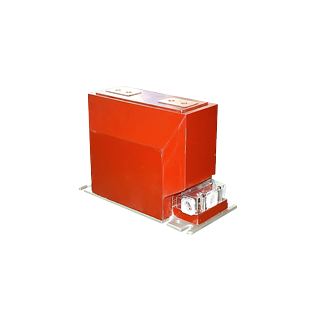

ТОЛ-10-У3 трансформаторы тока (КТЗ)

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы тока ТОЛ-10-У3 используются для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 Гц.

Условия эксплуатации следующие:

  • Высота установки над уровнем моря не более 1000 м.
  • Окружающая среда не взрывоопасная, не содержащая пыли, агрессивных газов и паров в концентрациях, разрушающих покрытия, металлы и изоляцию (атмосфера должна соответствовать ГОСТ 15150).
  • Рабочее положение трансформаторов в пространстве - любое.

Измерительные трансформаторы ТОЛ-10-У3 устанавливаются в комплектные распределительные устройства внутренней установки класса напряжения 10 кВ.

  • Номинальный первичный ток: 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 500, 600, 800, 1000, 1500 А.
  • Номинальный вторичный ток: 5 А.
  • Класс точности вторичной обмотки: для измерения: 0,2S, 0,2, 0.5S, 0,5.
  • Класс точности вторичной обмотки: для защиты: 10Р.
  • Номинальная вторичная нагрузка с коэффициентом мощности cosф2=0,8:
    • Обмотка для измерения: 10 ВА.
    • Обмотка для защиты: 15 ВА.
  • Испытательное напряжение изоляции первичной обмотки в течение 1 мин.: 42 кВ.
  • Испытательное напряжение изоляции вторичной обмотки в течение 1 мин.: 3 кВ.

Технические характеристики

Номинальная частота 50 Гц
Класс точности основной вторичной обмотки 0,2, 0,2S, 0,5, 0,5S, 10P
Номинальная вторичная нагрузка 10 ВА, 15 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения У3
Ток односекундной термической стойкости, кА 8 кА, 20 кА, 31.5 кА
Конструктивное исполнение Опорные
Габаритные размеры 334х160х230 мм (ДхШхВ)

Структура обозначения, пример заказа

ТОЛ
10
0,5
/10Р
200
/5
У3

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности защитной вторичной обмотки

Класс точности измерительной вторичной обмотки

Номинальное напряжение, кВ

Наименование модели

Варианты исполнений

Параметры

Значения

Номинальный первичный ток, А

50

75

100

150

200

300

400

500

600

750

800

1000

1200

1500

2000

Ток термической стойкости, кА

t=1с

t=3c





8

4





20

10





31,5

16





-

31,5

Ток электродинамической стойкости, кА

25

52

81

Номинальная предельная кратность вторичной обмотки для защиты, Кном, не менее:

10

Номинальный коэффициент безопасности приборов вторичной обмотки для измерений, Кбном, не более

8

9

10

12

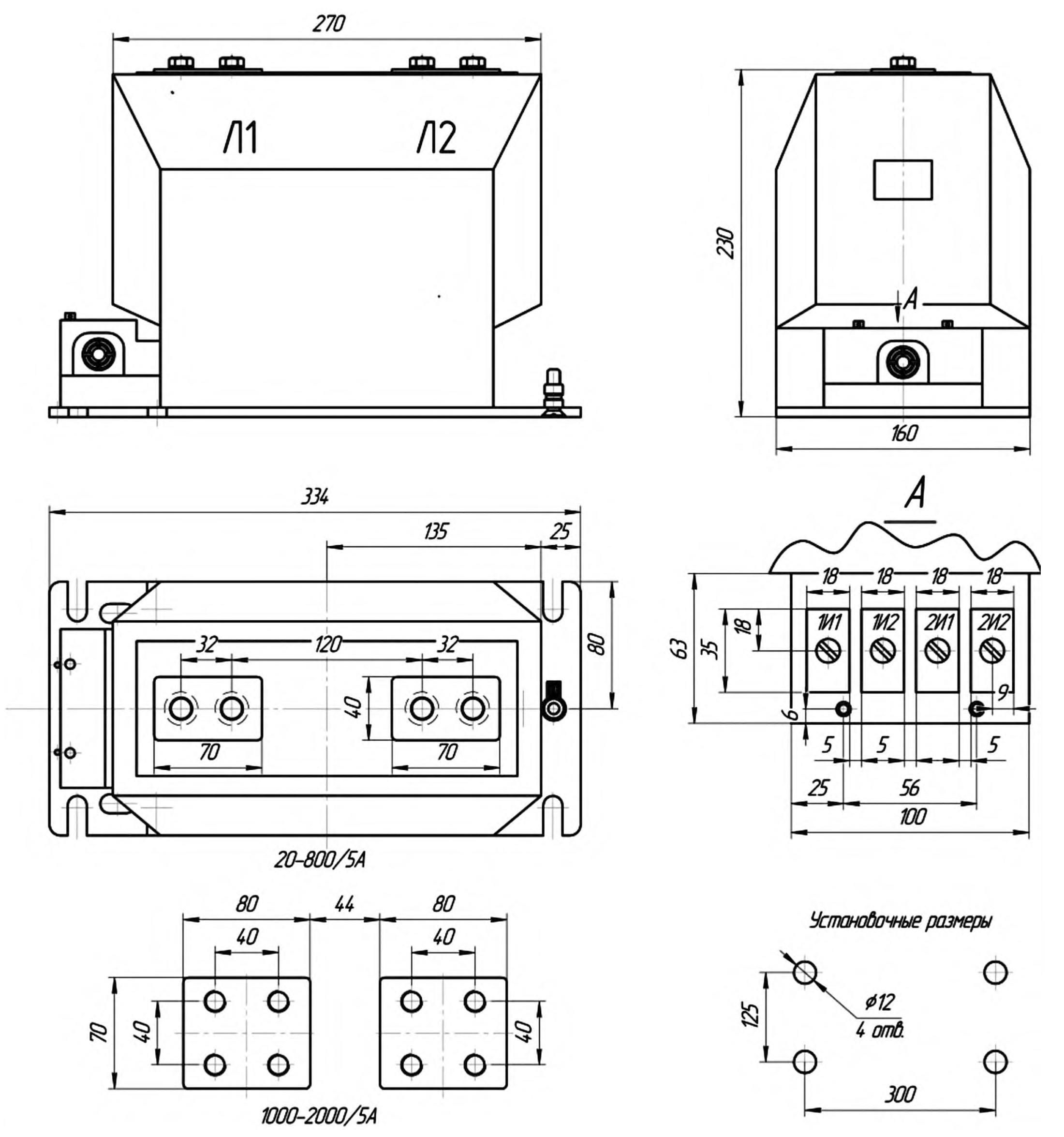

Габаритные чертежи

Стандартный комплект поставки

  • Трансформатор ТОЛ-10-У3.
  • Паспорт.
