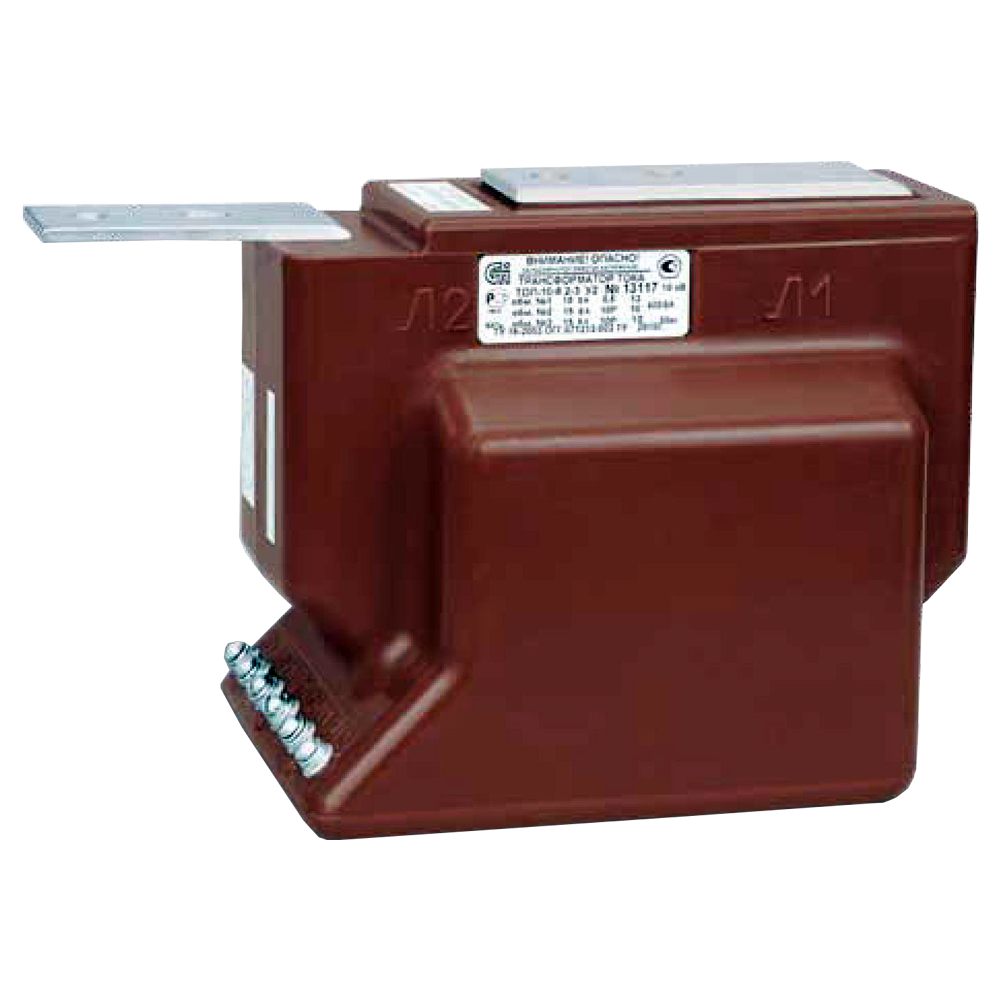

ТОЛ-10-8 трансформаторы тока опорные
Тип трансформатора: Измерительный
Класс напряжения: 10 кВ
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Трансформаторы тока ТОЛ-10-8 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы ТОЛ-10-8 устанавливаются в комплектные распределительные устройства (КРУ) внутренней и наружной установки на номинальное напряжение 10 кВ.
Технические характеристики
|
Номинальное напряжение |
10 кВ |
|
Номинальная частота переменного тока |
50 Гц |
|
Наибольшее рабочее напряжение |
12 кВ |
|
Номинальный первичный ток |
5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, |
|
Номинальный вторичный ток |
1 А; 5 А |
|
Число вторичных обмоток |
2 или 3 |
|
Класс точности вторичных обмоток |
0,2S; 0,2; 0,5S; 0,5; 1 (для измерений); 5Р; 10Р (для защиты) |
|
Номинальная вторичная нагрузка |
3 ВА; 5 ВА; 10 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА (для измерений); 3 ВА; 5 ВА; 10 ВА; 15 ВА; 20 ВА; 25 ВА; 30 ВА; 40 ВА; 50 ВА (для защиты) |
| Номинальная вторичная нагрузка обмоток для измерений с коэффициентом мощности cos φ=1 |
1 ВА; 2 ВА; 2,5 ВА |
|
Номинальная предельная кратность вторичной |
10 |
|
Нижний предел вторичной нагрузки для |
1 ВА |
Структура обозначения, пример заказа
Климатическое исполнение
Номинальный вторичный ток: 1 А; 5 А
Номинальный первичный ток: 5 А, 10 А, 15 А, 20 А, 30 А, 40 А, 50 А, 75 А, 80 А, 100 А, 150 А, 200 А, 300 А, 400 А, 500 А, 600 А, 50 А, 800 А, 1000 А, 1200 А, 1500 А, 2000 А
Класс точности обмотки №3
Класс точности обмотки №2
Класс точности обмотки №1
Количество вторичных обмоток: 2 или 3
Конструктивное исполнение: 1 - базовое исполнение на опорной поверхности; 2 - базовое исполнение НЕ на опорной поверхности; 5 - на опорной поверхности гибкие выводы втор. обмоток; 6 - НЕ на опорной поверхности гибкие выводы втор. обмоток
Тип трансформатора
Варианты исполнений
|
Исполнение |
Номинальный первичный ток, А |
Количество вторичных обмоток |
h, мм |
S, мм |
Рисунок |
Масса, кг |
|
ТОЛ-10-8.1-2 |
5-800 |
2 |
26 |
6 |
1 |
20±1 |
|
1000 |
28 |
8 |
2, 1 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |
||||
|
ТОЛ-10-8.2-2 |
5-800 |
26 |
6 |
3 |
20±1 |
|
|
1000 |
28 |
8 |
2, 3 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |
||||
|
ТОЛ-10-8.5-2 |
5-800 |
26 |
6 |
6, 1 |
20±1 |
|
|
1000 |
28 |
8 |
6, 2, 1 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |
||||
|
ТОЛ-10-8.6-2 |
5-800 |
26 |
6 |
7, 3 |
20±1 |
|
|
1000 |
28 |
8 |
7, 2, 3 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |
||||
|
ТОЛ-10-8.1 -3 |
5-800 |
3 |
26 |
6 |
4 |
20±1 |
|
1000 |
28 |
8 |
2, 4 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |
||||
|
Т0Л-10-8.2-3 |
5-800 |
26 |
6 |
5 |
20±1 |
|
|
1000 |
28 |
8 |
2, 5 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |
||||
|
ТОЛ-10-8.5-3
|
5-800 |
26 |
6 |
6, 4 |
20±1 |
|
|
1000 |
28 |
8 |
6, 2, 4 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |
||||
|
ТОЛ-10-8.6-3 |
5-800 |
26 |
6 |
7,5 |
20±1 |
|
|
1000 |
28 |
8 |
7, 2, 5 |
22±1 |
||
|
1200, 1500 |
30 |
10 |
||||
|
2000 |
36 |
16 |

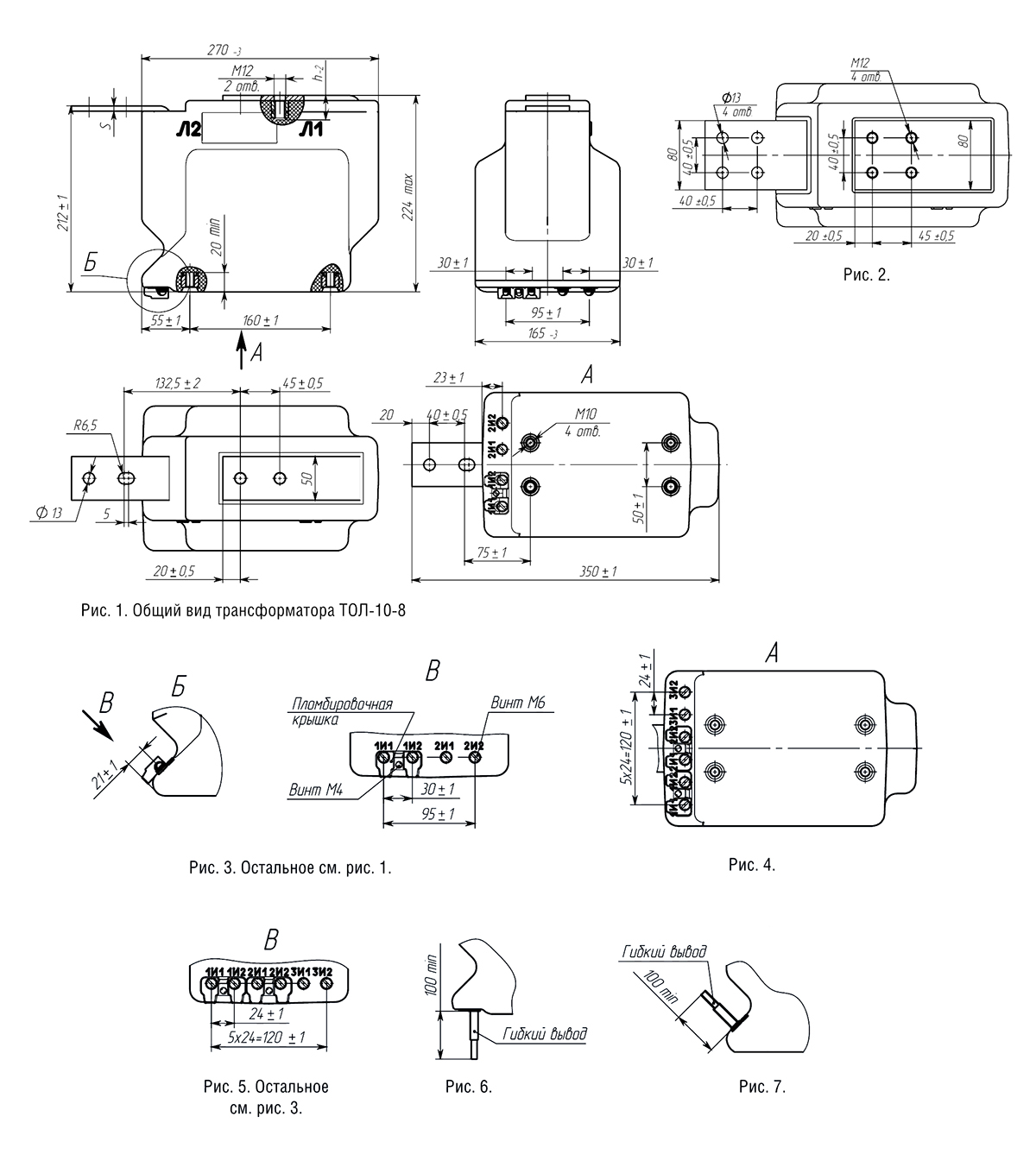

Габаритный чертеж
Стандартный комплект поставки
- ТОЛ-10-8 трансформаторы тока опорные.
- Паспорт.
Скачать документацию
