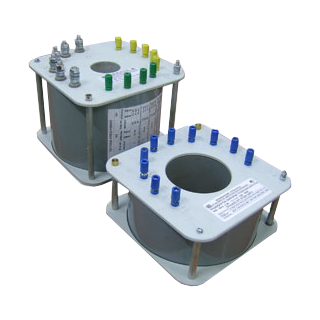

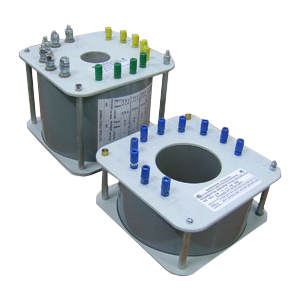

ТЛЛ-0,66 трансформаторы тока лабораторные
Тип трансформатора: Измерительный
Класс напряжения: 0,66 кВ
Тип изоляции: Твердый диэлектрик
Цена (без учета НДС): По запросу руб.
Описание
Трансформаторы тока измерительные лабораторные ТЛЛ-0,66 предназначены для использования в цепях переменного тока с номинальным напряжением до 0,66 кВ частотой 50 Гц при электрических измерениях и поверке средств измерений.
Трансформаторы ТЛЛ-0,66 предназначены для работы в следующих условиях:
- Высота над уровнем моря: не более 1000 м.
- Температура окружающего воздуха при эксплуатации: +1...+35°С. При хранении: +50...-60°С.
- Относительная влажность воздуха: 80% при 25°С без конденсации влаги.
- Окружающая среда: невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150).
- Положение трансформатора в пространстве: на горизонтальной плоскости.
Измерительный трансформатор ТЛЛ-0,66 выполнен в виде опорной конструкции. Корпус выполнен из литой изоляции. Она является главной изоляцией и обеспечивает защиту обмоток от климатических и механических воздействий. Конструкция предусматривает возможность закрепления лабораторного трансформатора тока ТЛЛ-0,66 болтами М10, вворачивающимися во втулки, расположенные на нижней опорной поверхности.
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальная частота, Гц |
50 |
|
Номинальный вторичный ток, А |
5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности соsϕ=1, В*А |
5 |
|
Класс точности: |
0,05 или 0,1 |
|
Продолжительность непрерывной работы, не более: ТЛЛ-0,66-1; ТЛЛ-0,66-2 |
8 ч |
|
Отношение продолжительности непрерывной работы к длительности нерабочего интервала |
1 |
|
I1H, А |
Первичная обмотка |
Вторичная обмотка |
||||
|
Количество витков |
Маркировка |
Количество витков |
Маркировка |
|||
|
Начало Конец |
Начало |
Конец |
||||
|
1 |
300 |
Л3 - Л9 |
60 |
И1 |
И2 |
|
|
1,5 |
200 |
Л3 - Л4 |
||||
|
2 |
80 |
И1 |
И3 |
|||
|
2,5 |
100 |
И1 |
И4 |
|||
|
3 |
100 |
Л4 - Л9 |
60 |
И1 |
И2 |
|
|
4 |
80 |
И1 |
И3 |
|||
|
5 |
100 |
И1 |
И4 |
|||
|
7,5 |
40 |
Л4 - Л5 |
60 |
И1 |
И2 |
|
|
10 |
80 |
И1 |
И3 |
|||
|
15 |
20 |
Л6 - Л9 |
60 |
И1 |
И2 |
|
|
20 |
80 |
И1 |
И3 |
|||
|
25 |
100 |
И1 |
И4 |
|||
|
30 |
10 |
Л7 - Л9 |
60 |
И1 |
И2 |
|
|
40 |
80 |
И1 |
И3 |
|||
|
50 |
100 |
И1 |
И4 |
|||
|
60 |
5 |
Л8 - Л9 |
60 |
И1 |
И2 |
|
|
80 |
80 |
И1 |
И3 |
|||
|
100 |
100 |
И1 |
И4 |
|||
|
75 |
4 |
Л10 - Л13 (предварительно установить перемычку между Л11 и Л12) |
60 |
И1 |
И2 |
|
|
150 |
2 |
Л10 - Л13 (предварительно установить перемычки между Л10 и Л12, Л11 и Л13) |
60 |
И1 |
И2 |
|
|
200 |
80 |
И1 |
И3 |
|||
|
250 |
100 |
И1 |
И4 |
|||
|
300 400 500 |
внешняя обмотка |
1 |
Л1 - Л2 |
60 80 100 |
И1 И1 И1 |
И2 И3 И4 |
|
I1H, А |
W1 |
W2 |
||||
|
Количество витков |
клеммы |
Количество витков |
клеммы |
|||
|
Начало |
Конец |
Начало |
Конец |
|||
|
между И5 и И6 установить перемычку |
||||||
|
5000 |
1 |
Л1 |
- Л2 |
1000 |
И1 |
- И11 |
|
4000 |
1 |
Л1 |
- Л2 |
800 |
И7 |
- И11 |
|
3000 |
1 |
Л1 |
- Л2 |
600 |
И9 |
- И11 |
|
2500 |
1 |
Л1 |
- Л2 |
500 |
И7 |
- И10 |
|
2000 |
1 |
Л1 |
- Л2 |
400 |
И8 |
- И10 |
|
1500 |
ВНЕШНЯЯ ОБМОТКА |
Л1 |
- Л2 |
300 |
И9 |
- И10 |
|
1200 |
Л1 |
- Л2 |
240 |
И6 |
- И9 |
|
|
1000 |
Л1 |
- Л2 |
200 |
И7 |
- И9 |
|
|
800 |
Л1 |
- Л2 |
160 |
И1 |
- И5 |
|
|
750 |
Л1 |
- Л2 |
150 |
И1 |
- И4 |
|
|
600 |
Л1 |
- Л2 |
120 |
И1 |
- И3 |
|
|
500 |
Л1 |
- Л2 |
100 |
И1 |
- И2 |
|
|
400 |
2 |
Л1 |
- Л2 |
160 |
И1 |
- И5 |
|
300 |
2 |
Л1 |
- Л2 |
120 |
И1 |
- И3 |
|
250 |
2 |
Л1 |
- Л2 |
100 |
И1 |
- И2 |
|
200 |
4 |
Л1 |
- Л2 |
160 |
И1 |
- И5 |
|
150 |
4 |
Л1 |
- Л2 |
120 |
И1 |
- И3 |
|
100 |
10 |
Л3 |
- Л4 |
200 |
И7 |
- И9 |
|
80 |
10 |
Л3 |
- Л4 |
160 |
И1 |
- И5 |
|
75 |
10 |
Л3 |
- Л4 |
150 |
И1 |
- И4 |
|
60 |
10 |
Л3 |
- Л4 |
120 |
И1 |
- И3 |
|
50 |
10 |
Л3 |
- Л4 |
100 |
И1 |
- И2 |
|
40 |
20 |
Л3 |
- Л5 |
160 |
И1 |
- И5 |
|
30 |
20 |
Л3 |
- Л5 |
120 |
И1 |
- И3 |
|
25 |
20 |
Л3 |
- Л5 |
100 |
И1 |
- И2 |
|
20 |
50 |
Л3 |
- Л6 |
200 |
И7 |
- И9 |
|
15 |
50 |
Л3 |
- Л6 |
150 |
И1 |
- И4 |
|
10 |
50 |
Л3 |
- Л6 |
100 |
И1 |
- И2 |
|
перемычку между И5 и И6 убрать |
||||||
|
7,5 |
100 |
И7 |
- И8 |
150 |
И1 |
- И4 |
|
5 |
100 |
И7 |
- И8 |
100 |
И1 |
- И2 |
|
4 |
200 |
И7 |
- И9 |
160 |
И1 |
- И5 |
|
3 |
200 |
И7 |
- И9 |
120 |
И1 |
- И3 |
|
2,5 |
300 |
И9 |
- И10 |
150 |
И1 |
- И4 |
|
2 |
300 |
И9 |
- И10 |
120 |
И1 |
- И3 |
|
1,5 |
500 |
И7 |
- И10 |
150 |
И1 |
- И4 |
|
1 |
500 |
И7 |
- И10 |
100 |
И1 |
- И2 |

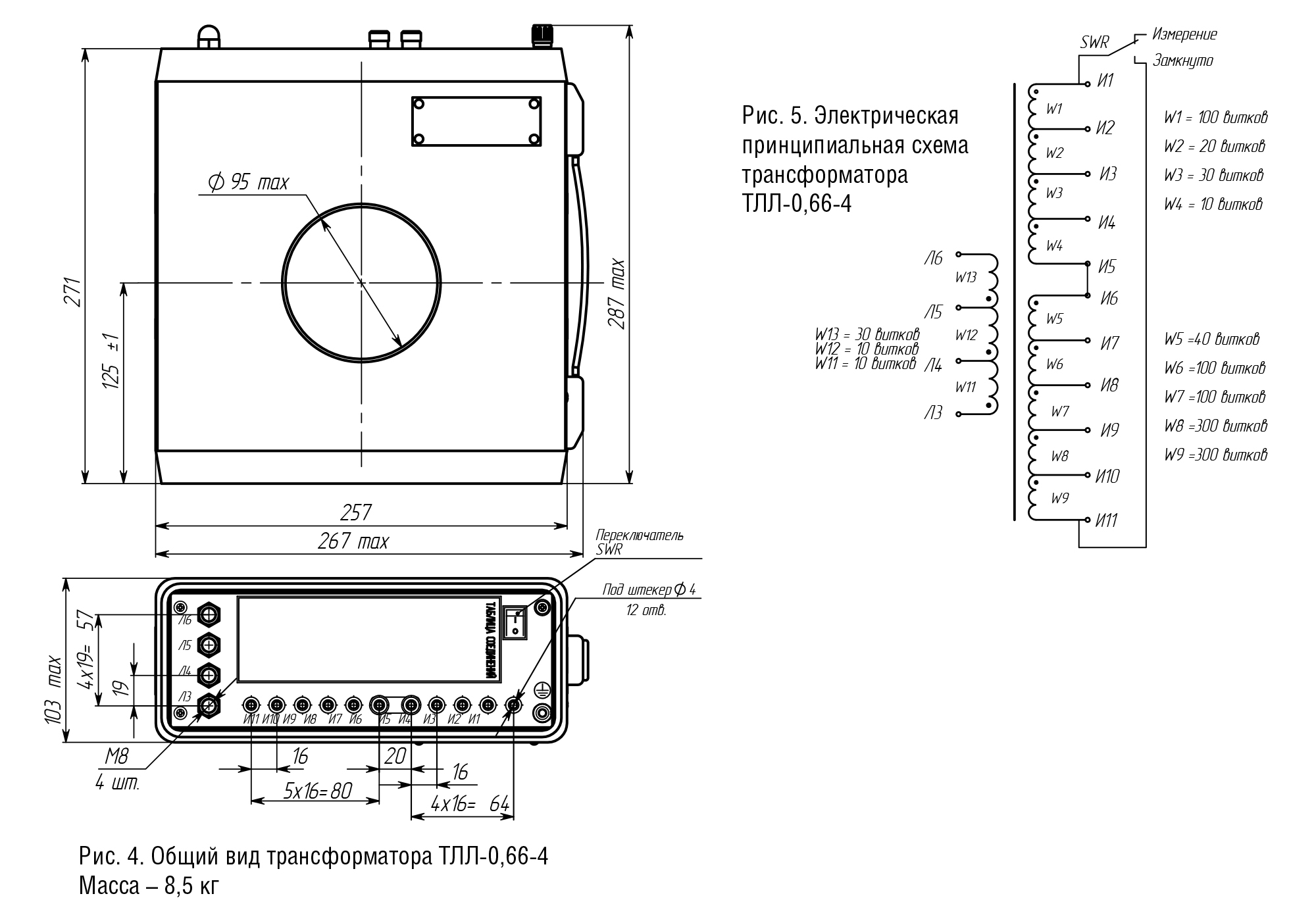

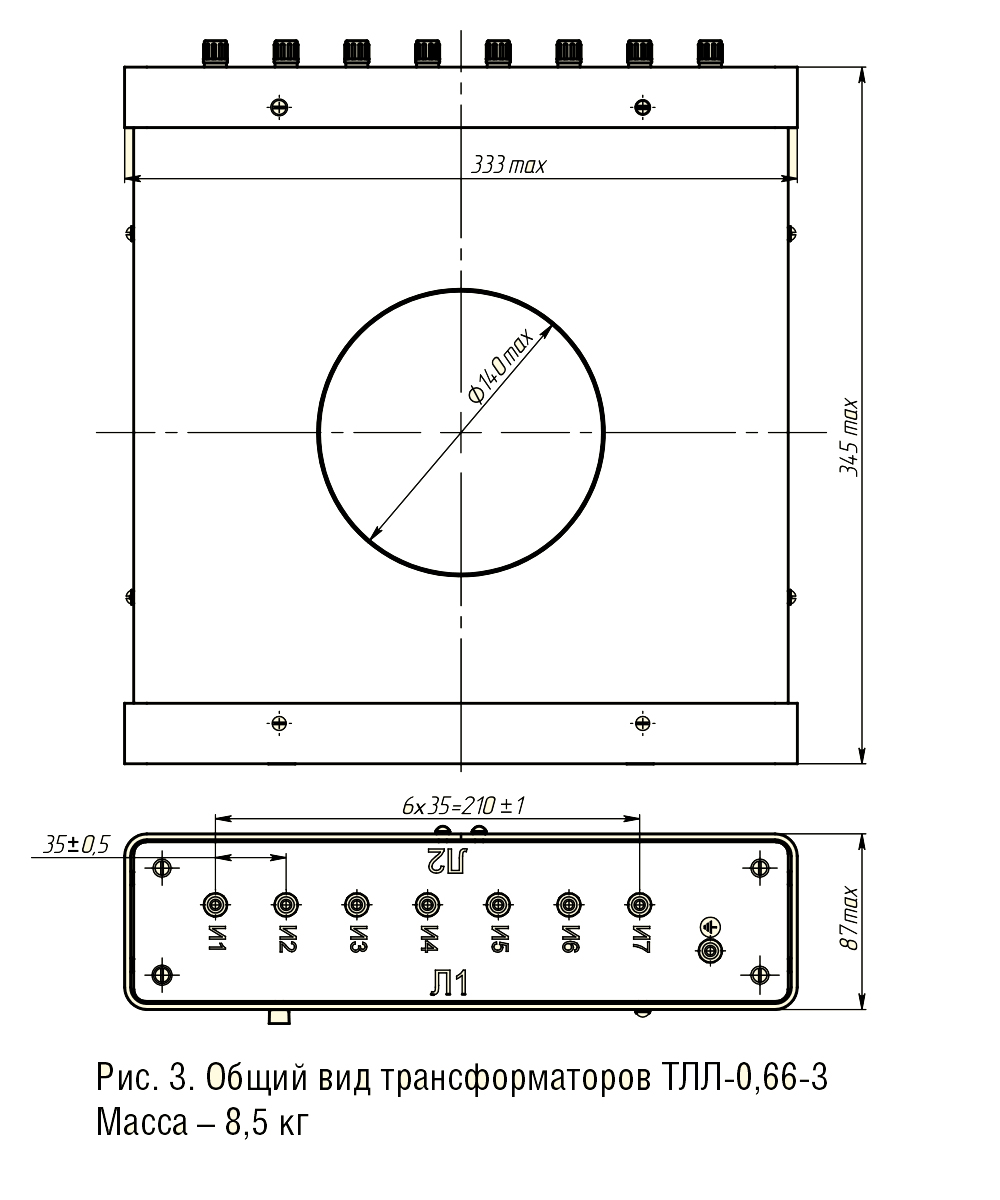

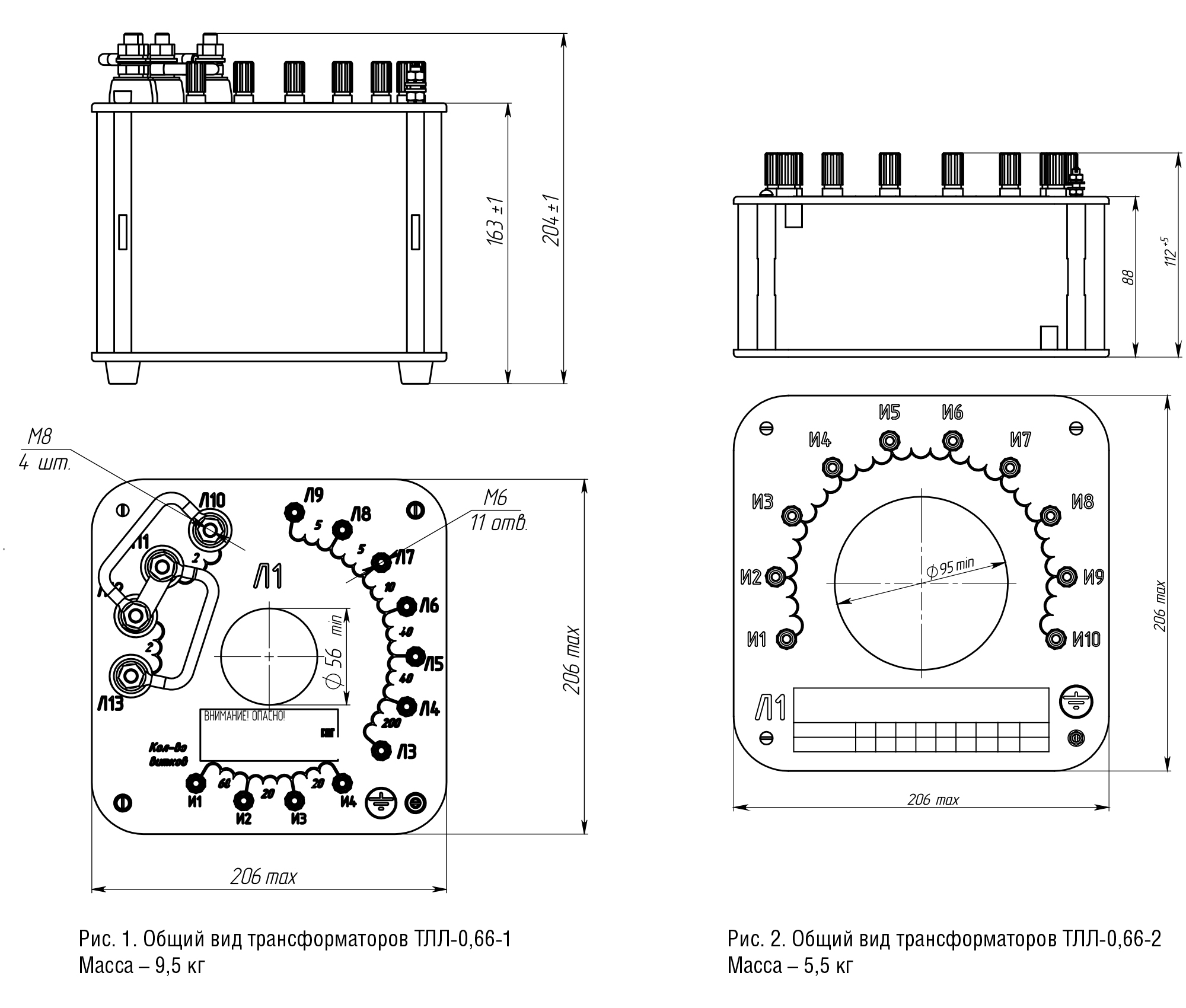

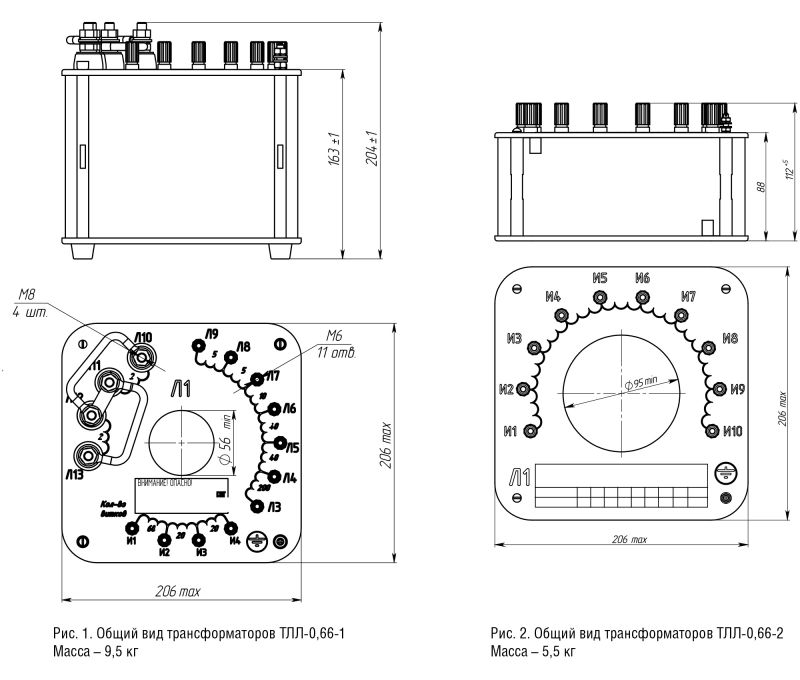

Габаритные чертежи
Варианты исполнений
|
Трансформатор |
Номинальный первичный ток, А |
|
ТЛЛ-0,66-1 |
1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500 |
|
ТЛЛ-0,66-2 |
600; 750; 800; 1000; 1200;1500; 2000; 3000 |
|
ТЛЛ-0,66-3 |
3000; 4000; 5000;6000; 8000; 10000 |
|
ТЛЛ-0,66-4 |
1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000; 4000; 5000 |
Стандартный комплект поставки
- Трансформатор ТЛЛ-0,66.
- Руководство по эксплуатации.
- Паспорт.
