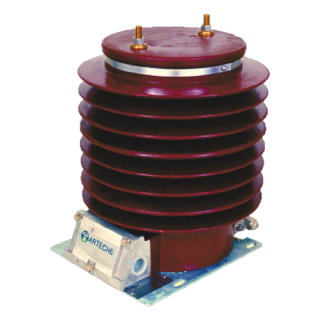

ТЛК-СТ-35-3.1 трансформаторы тока

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы тока ТЛК-СТ-35-3.1 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в открытых распределительных устройствах (ОРУ) переменного тока частотой 50 Гц класса напряжения 35 кВ.

Особенности трансформаторов ТЛК-СТ-35-3.1:

Номинальный первичный ток: 5-1500 А.
Номинальный вторичный ток: 1; 5 А.
Количество вторичных обмоток: 2-3.
Ток электродинамической стойкости: 1,54-100 кА.
Номинальная предельная кратность обмотки для защиты: 10.

Технические характеристики

Наибольшее рабочее напряжение	40,5 кВ
Класс точности основной вторичной обмотки	0,2, 0,2S, 0,5, 0,5S, 5P, 10P
Номинальная вторичная нагрузка	10 ВА, 15 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ1
Ток односекундной термической стойкости, кА	0,35-40
Вес	Не более 115 кг

Структура обозначения, пример заказа

ТЛК-СТ

3.1

0,5/10Р

600

УХЛ1

Климатическое исполнение

Номинальный вторичный ток, А

Номинальный первичный ток, А

Класс точности обмоток

Конструктивное исполнение

Номинальное напряжение, кВ

Наименование модели

Стандартный комплект поставки

Трансформатор ТЛК-СТ-35-3.1.
Паспорт.

Скачать документацию

ТЛК-СТ-35-3.1 трансформаторы тока. Габаритные и установочные размеры.
