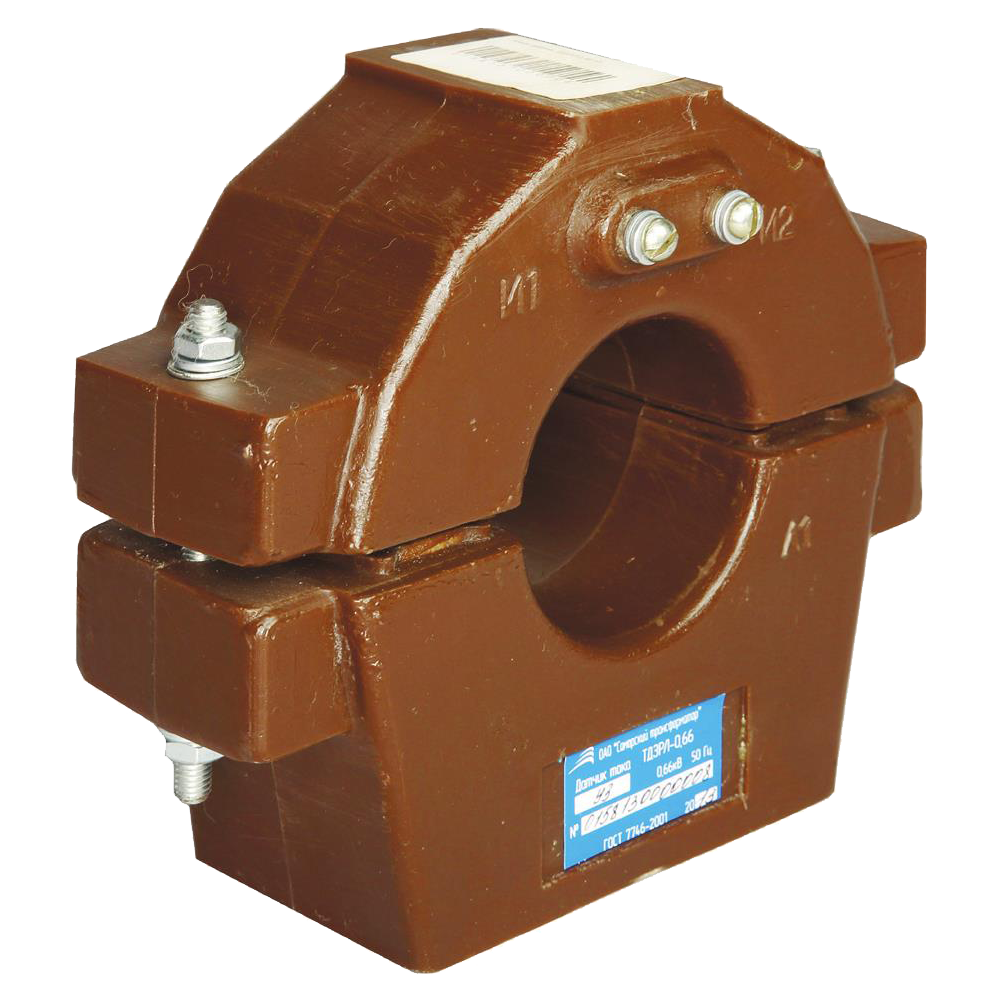

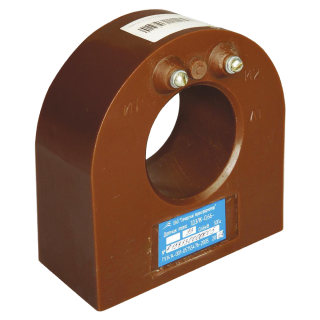

ТДЗЛК, ТДЗРЛ датчики тока трансформаторные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 0,66 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики тока трансформаторные ТДЗЛК и ТДЗРЛ применяются в схемах защиты от замыканий на землю путем трансформации возникших при этом токов нулевой последовательности и устанавливаются на кабель диаметром от 70 до 200 мм в комплектных распределительных устройствах (КРУ).

Технические характеристики

Номинальная частота	50 Гц, 60 Гц
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, Т3, У2, У3, УХЛ2, УХЛ3
Ток односекундной термической стойкости, кА	0,14

Структура обозначения, пример заказа

ТДЗЛК

0,66

УХЛ3

Климатическое исполнение

Номинальная частота переменного тока, Гц

Номинальное напряжение, кВ

Наименование модели

Варианты исполнений

Исполнение	Коэффициент трансформации	Размеры, мм								Масса, не более, кг
Исполнение	Коэффициент трансформации	Н	d	П	Е	В	С	К	L	Масса, не более, кг
ТДЗЛК-0,66; (-П)	25/1	155	70	138	100	75	104	64	154	3,2
ТДЗЛК-0,66-1; (-П)	25/1	212	102	154	130	78	149	70	206	5,8
ТДЗЛК-0,66-2; (-П)	30/1	232	125	194	130	88	207	76	230	8,5
ТДЗЛК-0,66-3; (-П)	60/1	320	206	258	180	90	292	76	316	9,8
ТДЗРЛ-0,66; (-П)	30/1	176	70	137	100	95	150	85	210	5,4
ТДЗРЛ-0,66-1; (-П)	30/1	252	125	167	130	95	217	78	295	8,4
ТДЗРЛ-0,66-3; (-П)	60/1	316	205	256	180	75	288	58	371	10

Стандартный комплект поставки

Датчики тока трансформаторные ТДЗЛК или ТДЗРЛ.
Паспорт.

Скачать документацию

ТДЗЛК, ТДЗРЛ датчики тока трансформаторные. Габаритные и установочные размеры.
