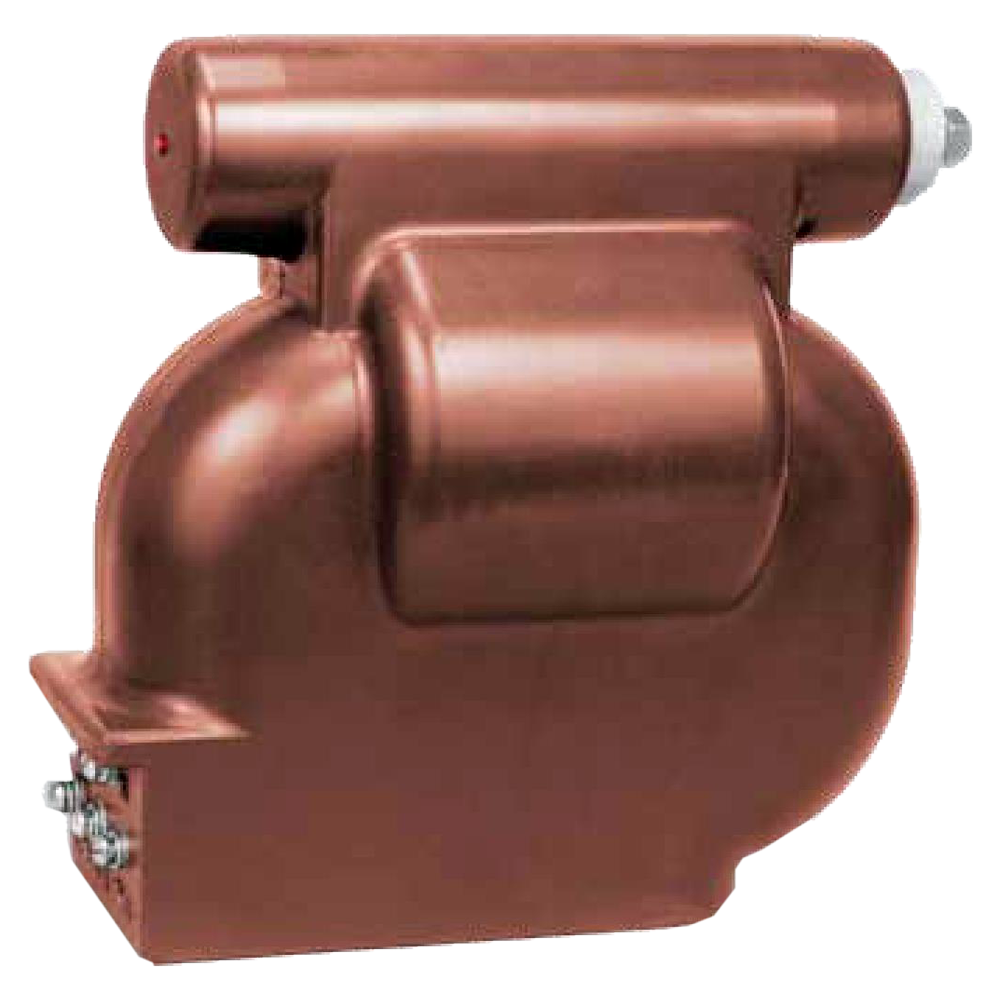

ЗНОЛПМ-10 трансформаторы напряжения заземляемые с предохранителем

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,01 кВА , 0,03 кВА, 0,09 кВА

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Описание

Трансформаторы ЗНОЛПМ-10 изготавливаются в климатическом исполнении УХЛ, категории размещения 2 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

  • Высота установки над уровнем моря не более 1000 м.
  • Температура окружающего воздуха с учетом превышения температуры воздуха в токопроводе, КРУ при нагрузке трансформаторов предельной мощностью от -60˚С до +55˚С.
  • Относительная влажность воздуха не более 100% при +25˚С.
  • Окружающая среда невзрывоопасная, не содержащая агрессивных паров в концентрациях, разрушающих металлы и изоляцию (атмосфера типа II по ГОСТ 15150).
  • Отсутствие непосредственного воздействия солнечной радиации.
  • Рабочее положение в пространстве – любое.

Трансформаторы напряжения ЗНОЛПМ-10, предназначенные для поставки на АС, соответствуют классу безопасности 2Н (по согласованию с заказчиком), 3Н, 4Н по НП-001-15 и II категории сейсмостойкости по НП-031-01.

 Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение 12 кВ
Напряжение первичной обмотки 10000/√3 В, 10500/√3 В, 11000/√3 В
Напряжение вторичной обмотки 100/√3 В
Номинальная частота 50 Гц, 60 Гц
Класс точности основной вторичной обмотки 0,2, 0,5, 1
Схема и группа соединения обмоток 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения УХЛ2
Вес 22 кг

Структура обозначения, пример заказа

ЗНОЛПМ
10
0,5
10000/√3
/100/√3
100/3
УХЛ2

Климатическое исполнение и категория размещения

Номинальное напряжение дополнительной вторичной обмотки, В

Номинальное напряжение вторичной обмотки, В

Номинальное напряжение первичной обмотки, В

Класс точности: 0,2; 0,5; 1

Номинальное напряжение первичной обмотки

Тип трансформатора

Стандартный комплект поставки

  • Трансформатор ЗНОЛПМ-10.
  • Руководство по эксплуатации.
  • Паспорт.
