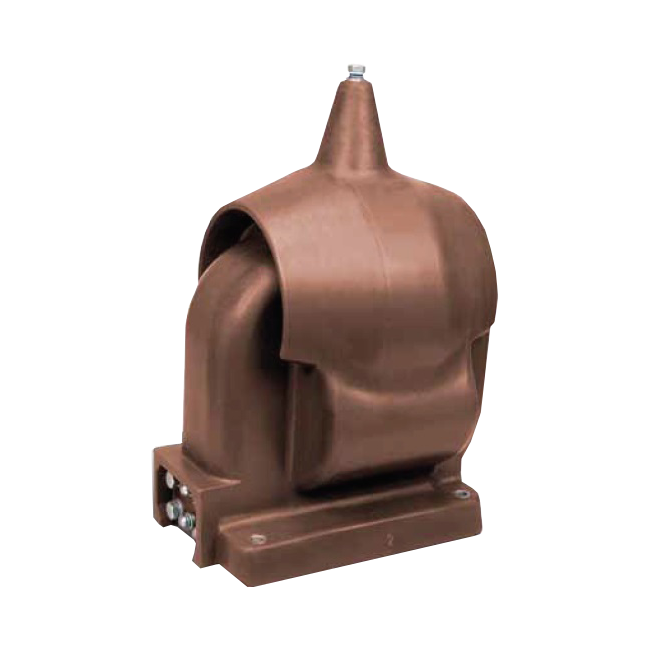

ЗНОЛ.06-35 трансформаторы напряжения заземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,01 кВА , 0,02 кВА, 0,06 кВА, 0,12 кВА

Класс напряжения: 35 кВ

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы напряжения ЗНОЛ.06-35 используются в электроэнергетических установках. Предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки или другие закрытые распределительные устройства (ЗРУ), а также для встраивания в токопроводы турбогенераторов.

Измерительные трансформаторы ЗНОЛ.06-35 предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальным напряжением от 3 до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Заземляемые трансформаторы ЗНОЛ.06-35 для АИИСКУЭ поставляются по специальному заказу с одним классом точности и номинальной мощностью, указанными в заказе. Рекомендуется установка предохранителей на стороне высоковольтных вводов.

Технические характеристики

Наибольшее рабочее напряжение	40,5 кВ
Напряжение первичной обмотки	35000/√3 В
Напряжение вторичной обмотки	100/√3 В
Номинальная частота	50 Гц, 60 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1
Схема и группа соединения обмоток	1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2.1, УХЛ2.1
Вес	60 кг

Стандартный комплект поставки

Трансформатор ЗНОЛ.06-35.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

ЗНОЛ.06 трансформаторы напряжения заземляемые. Руководство по эксплуатации.
