НТМИА-6 трансформаторы напряжения

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,075 кВА, 0,2 кВА, 0,3 кВА, 0,6 кВА, 0,12 кВА

Класс напряжения: 6 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Заказать

Описание

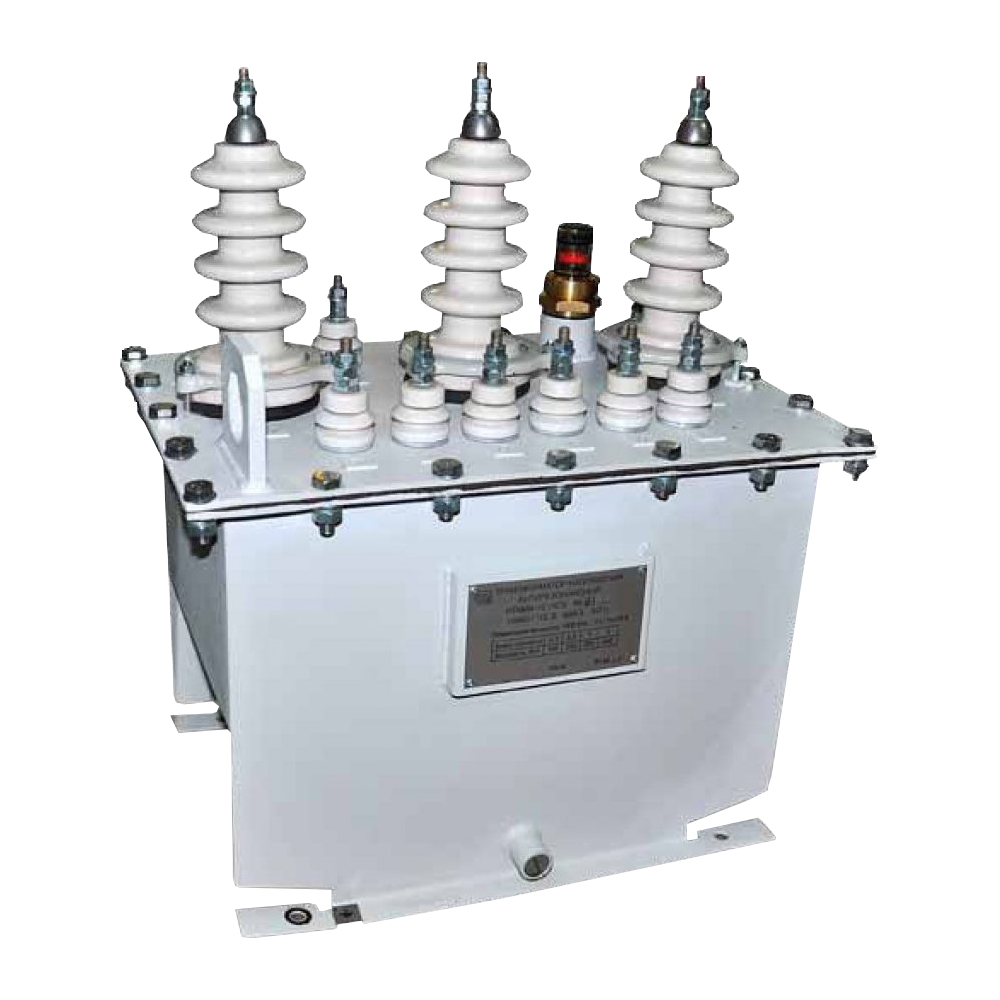

Трансформаторы напряжения НТМИА-6 с естественным масляным охлаждением. Имеют герметичную конструкцию, внутренний объем трансформаторов заполнен трансформаторным маслом и не имеет сообщения с окружающей средой. Баки снабжены пробкой для слива масла. Наружная поверхность бака окрашена атмосферостойкими светло-серыми красками. Для контроля уровня масла на крышке трансформаторов установлен маслоуказатель поплавкового типа.

Измерительные трансформаторы НТМИА-6 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях трехфазного переменного тока частоты 50 Гц с неэффективно заземленной нейтралью.

Технические характеристики

Наибольшее рабочее напряжение	7,2 кВ
Напряжение первичной обмотки	6000 В
Напряжение вторичной обмотки	100 В
Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1, 3
Напряжение короткого замыкания	1,0%

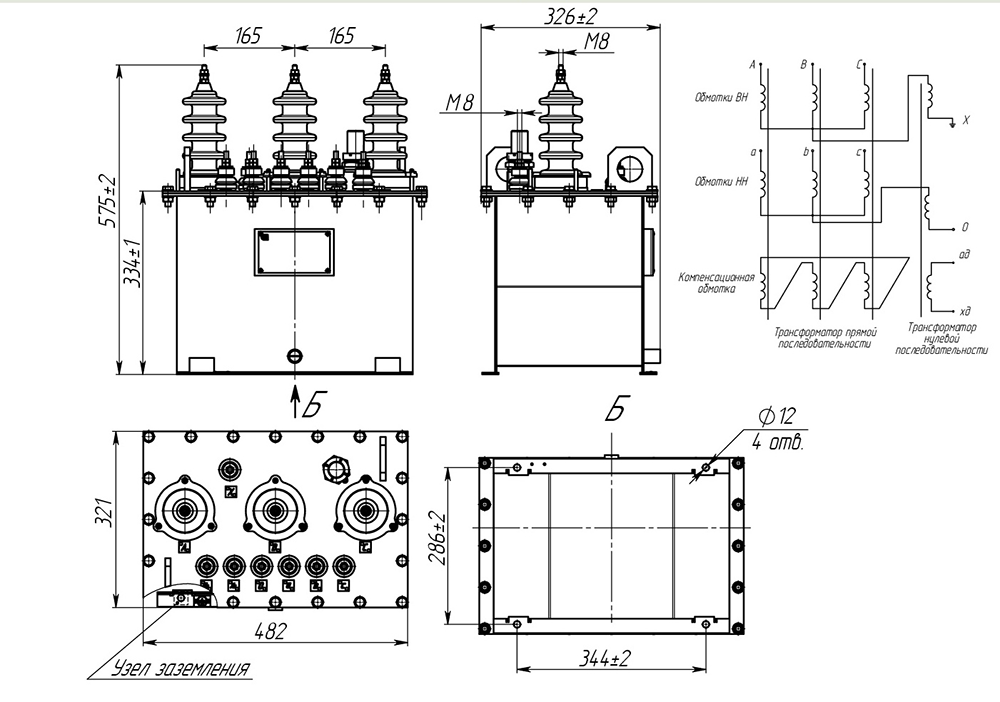

Схема и группа соединения обмоток	Yн/Yн/П-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ2
Вес	94 кг

Стандартный комплект поставки

Трансформатор НТМИА-6.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

НТМИА трансформаторы напряжения трехфазные антирезонансные. Руководство по эксплуатации.
