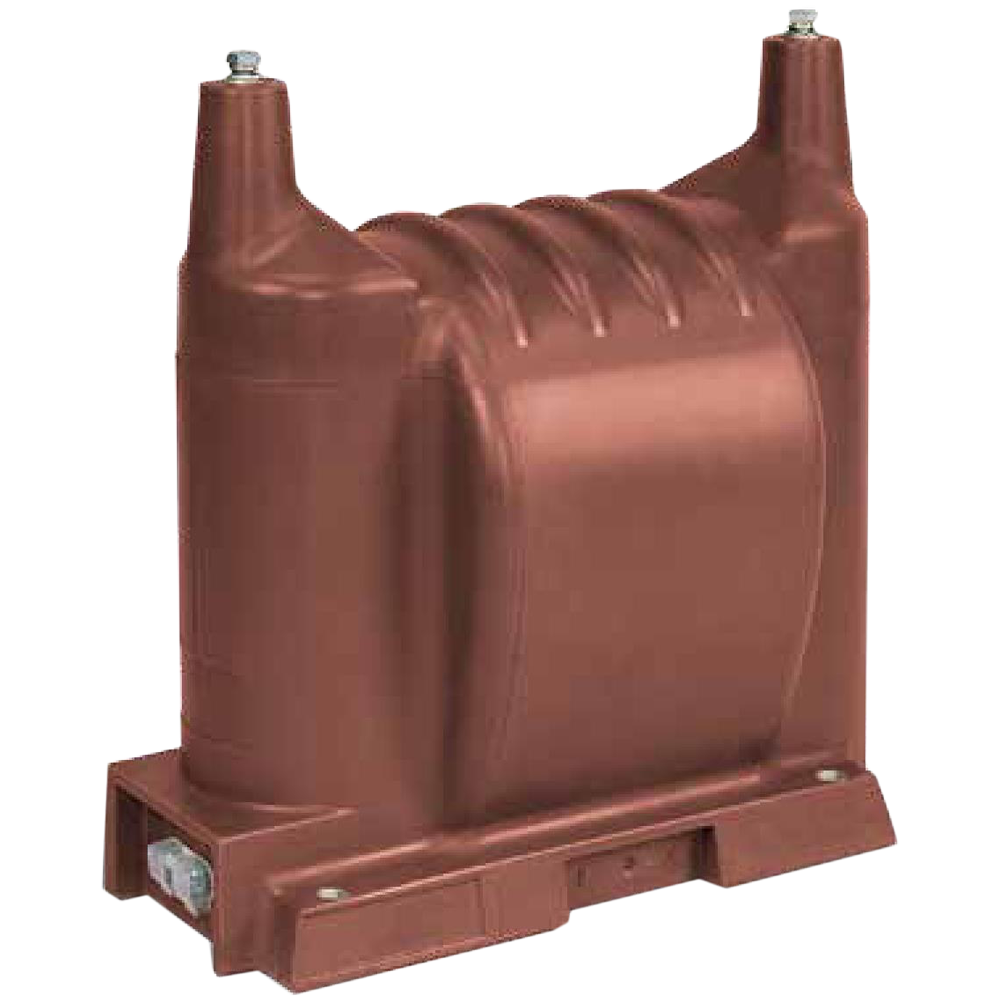

НОЛ-20 трансформаторы напряжения незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,01 кВА , 0,03 кВА, 0,1 кВА, 0,3 кВА

Класс напряжения: 20 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы НОЛ-20 устанавливаются в комплектные распределительные устройства (КРУ) и другие электроустановки с классом напряжения 20 кВ и используются для питания цепей измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Однофазные двухобмоточные трансформаторы напряжения НОЛ-20 с незаземляемыми выводами представляют собой монолитный блок, что обеспечивает электрическую прочность изоляции и защиту обмоток от механических повреждений и проникновения влаги.

Магнитопровод стержневого типа, намотан из холоднокатаной электротехнической стали, разрезной. Обмотки трансформатора НОЛ-20 расположены на магнитопроводе концентрически. Внутри расположена вторичная обмотка. Первичная обмотка состоит из двух секций, соединенных между собой. Поверх каждой секции уложены экраны, которые соединены с высоковольтными выводами. Экраны служат для повышения электрической прочности трансформатора при воздействии на него грозовых импульсов напряжения.

Вторичная обмотка предназначена для измерения, учета электроэнергии и питания цепей защиты.

Габаритный чертеж

Технические характеристики

Наибольшее рабочее напряжение	24 кВ
Напряжение первичной обмотки	20000 В
Напряжение вторичной обмотки	100 В
Номинальная частота	50 Гц, 60 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1, 3
Схема и группа соединения обмоток	1/1-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ2
Вес	79 кг

Структура обозначения, пример заказа

НОЛ

20000

/100

0,5

УХЛ2

Климатическое исполнение и категория размещения

Класс точности: 0,2 (только для трансформаторов с ном. напряжением вторичной обмотки 100 В и одним классом точности); 0,5; 1; 3

Номинальное напряжение вторичной обмотки, В

Номинальное напряжение первичной обмотки, В

Конструктивное исполнение: 1; 2; 3

Номинальное напряжение первичной обмотки

Тип трансформатора

Стандартный комплект поставки

Трансформатор НОЛ-20.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

НОЛ-20 (35) трансформаторы напряжения незаземляемые. Руководство по эксплуатации.
