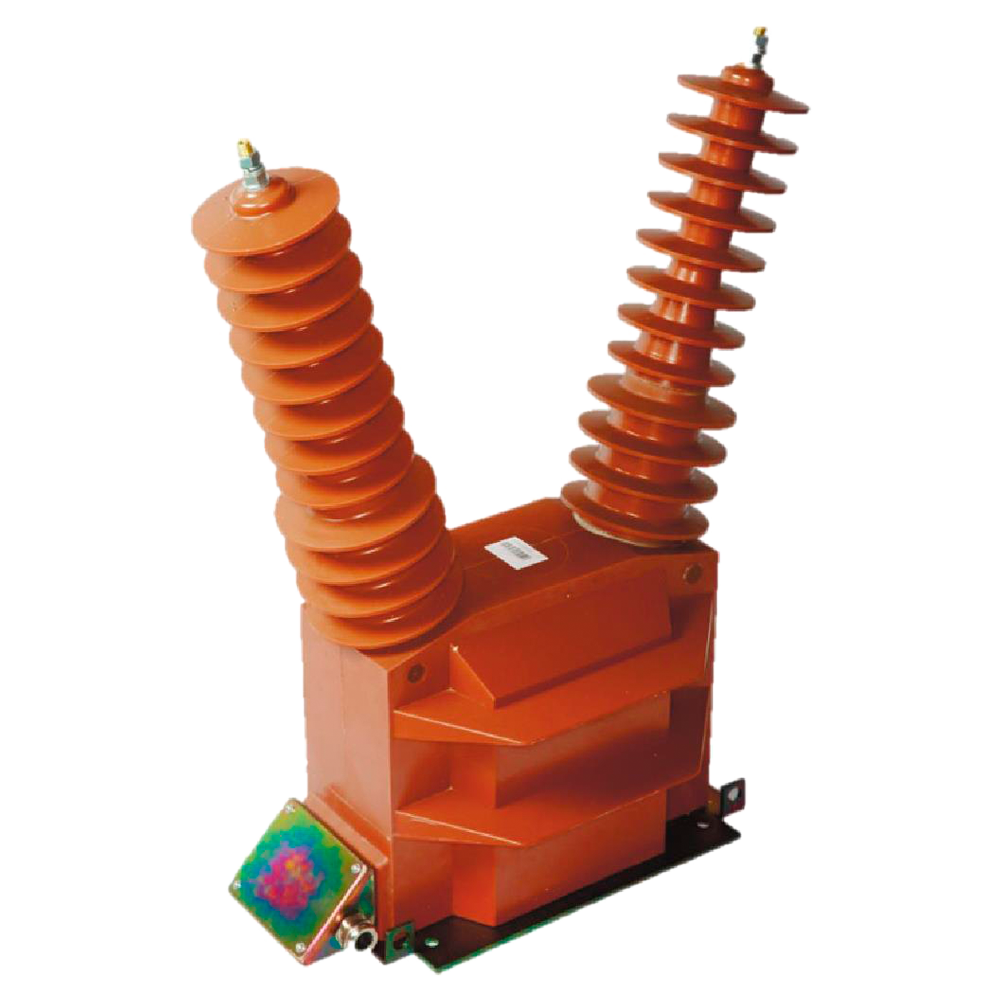

НИОЛ-СТ-35-2 трансформаторы напряжения двухполюсные незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы напряжения двухполюсные незаземляемые НИОЛ-СТ-35-2 предназначены для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50 Гц, для установки в открытых распределительных устройствах (ОРУ) класса напряжения 35 кВ.

Технические характеристики

Наибольшее рабочее напряжение	40,5 кВ
Напряжение первичной обмотки	35000 В
Напряжение вторичной обмотки	100 В
Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1, 3
Схема и группа соединения обмоток	1/1-0, 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ1
Вес	Не более 90 кг

Структура обозначения, пример заказа

НИОЛ-СТ

Х/Х

Номинальная нагрузка вторичных обмоток, ВА

Класс точности обмоток

Номинальное напряжение первичной / вторичных обмоток, В

Конструктивный вариант

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Пример условного обозначения заземляемого трансформатора напряжения, измерительного, однофазного, с литой изоляцией, класса напряжения 35 кВ, конструктивного варианта 2 (трехфазная группа, двухполюсной), климатического исполнения У, категории размещения 2 по ГОСТ 15150: НИОЛ-СТ-35-2-35000/√3/100/√3/100/3-0,5/3Р-10ВА/15ВА У2.

Стандартный комплект поставки

Трансформатор НИОЛ-СТ-35-2.
Паспорт.

Скачать документацию

НИОЛ-СТ-35-2 трансформаторы напряжения двухполюсные незаземляемые. Габаритные и установочные размеры.
