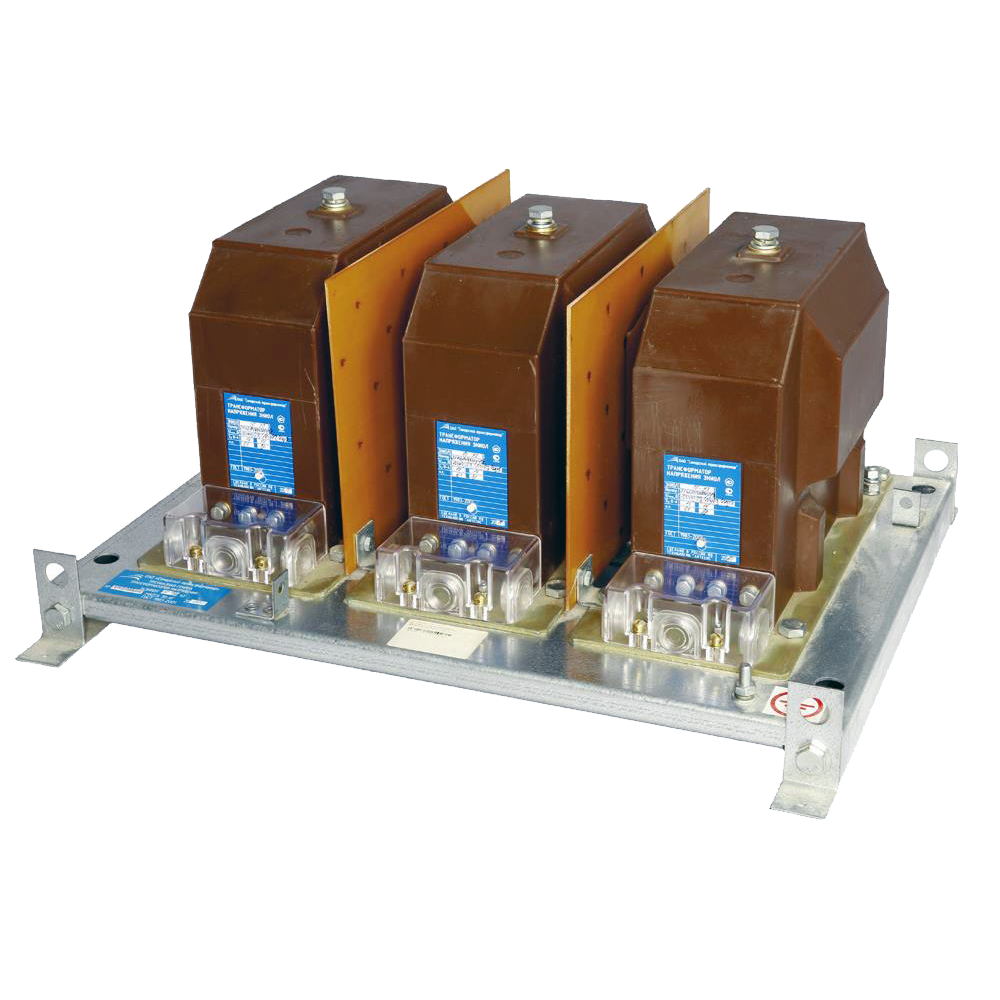

НИОЛ-СТ-2М группы трансформаторов напряжения трехфазные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 3 кВ, 6 кВ, 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Группы трехфазных трансформаторов напряжения НИОЛ-СТ-2М предназначены для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50-60 Гц в сетях с изолированной нейтралью, а также для установки в комплектные распределительные устройства (КРУ); устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.

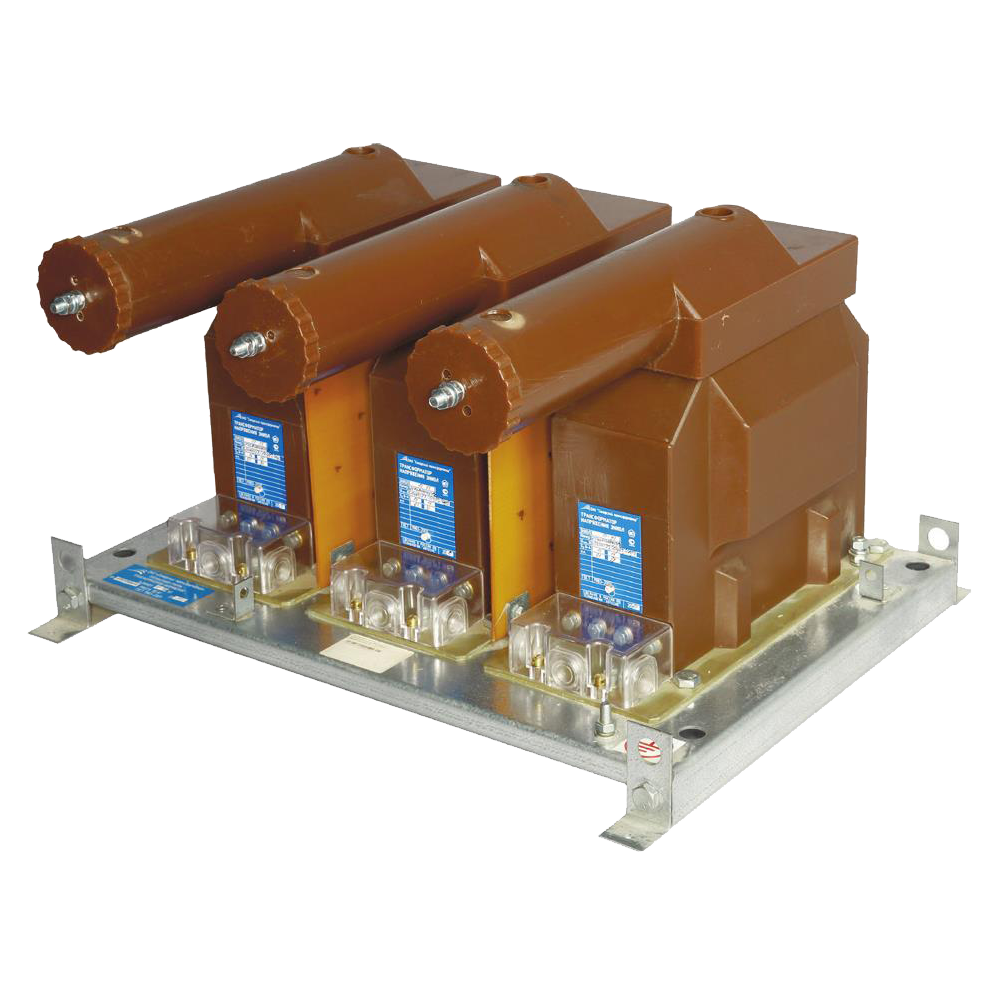

Трансформаторы напряжения НИОЛ-СТ-3(6;10)-2МП и НИОЛ-СТ-3(6;10)-2МПУ изготавливаются со встроенным предохранительным устройством на выводах обмоток ВН.

Технические характеристики

Наибольшее рабочее напряжение	3,6 кВ, 7,2 кВ, 12 кВ
Напряжение первичной обмотки	3000 В, 6000 В, 10000 В
Напряжение вторичной обмотки	100 В
Номинальная частота	50 Гц, 60 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1, 3P, 6P
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, Т3, У2, У3

Структура обозначения, пример заказа

НИОЛ-СТ

2МПУ

Х/Х

Т2

Климатическое исполнение

Номинальная нагрузка вторичных обмоток, ВА

Класс точности обмоток

Номинальное напряжение первичной / вторичных обмоток, В

Конструктивный вариант

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Параметр	Значение
Класс напряжения, кВ	3	6	10
Наибольшее рабочее напряжение, кВ	3,6	7,2	12
Номинальное линейное напряжение первичной обмотки, В	3000	6000	10000
Номинальное линейное напряжение основной вторичной обмотки, В	100
Напряжение на выводах разомкнутого треугольника дополнительных вторичных обмоток, В:
при симметричном режиме работы сети, не более	3
при замыкании одной из фаз на землю	90-110
Мощность нагрузки на выводах разомкнутого треугольника дополнительных вторичных обмоток, ВА при напряжении 100 В и коэффициенте мощности cos φ₂=0,8	195
Номинальная трехфазная мощность, ВА, в классе точности:
0,2	45	45	75
0,5	150	150	180
1,0	150	180	375
3Р	165	195	300
6Р	165	195	300
Предельная мощность вне класса точности, ВА	100	200	350
Тип резисторов	С5-35 3+5% кОм 100 Вт		С5-35 2,4+5% кОм 100 Вт
Количество резисторов, шт	3
Норма сопротивления, Ом	1000		800
Норма мощности, Вт	300

Пример условного обозначения заземляемого трансформатора напряжения, измерительного, однофазного, с литой изоляцией, класса напряжения 35 кВ, конструктивного варианта 2М (трехфазная группа, заземляемый, включаемый между фазой и землей), климатического исполнения У, категории размещения 2 по ГОСТ 15150: НИОЛ-СТ-35-2М-35000/√3/100/√3/100/3-0,5/3Р-10ВА/15ВА У2.

Стандартный комплект поставки

Трансформатор НИОЛ-СТ-2М.
Паспорт.

Скачать документацию

НИОЛ-СТ-2М группы трансформаторов напряжения трехфазные. Габаритные и установочные размеры.
