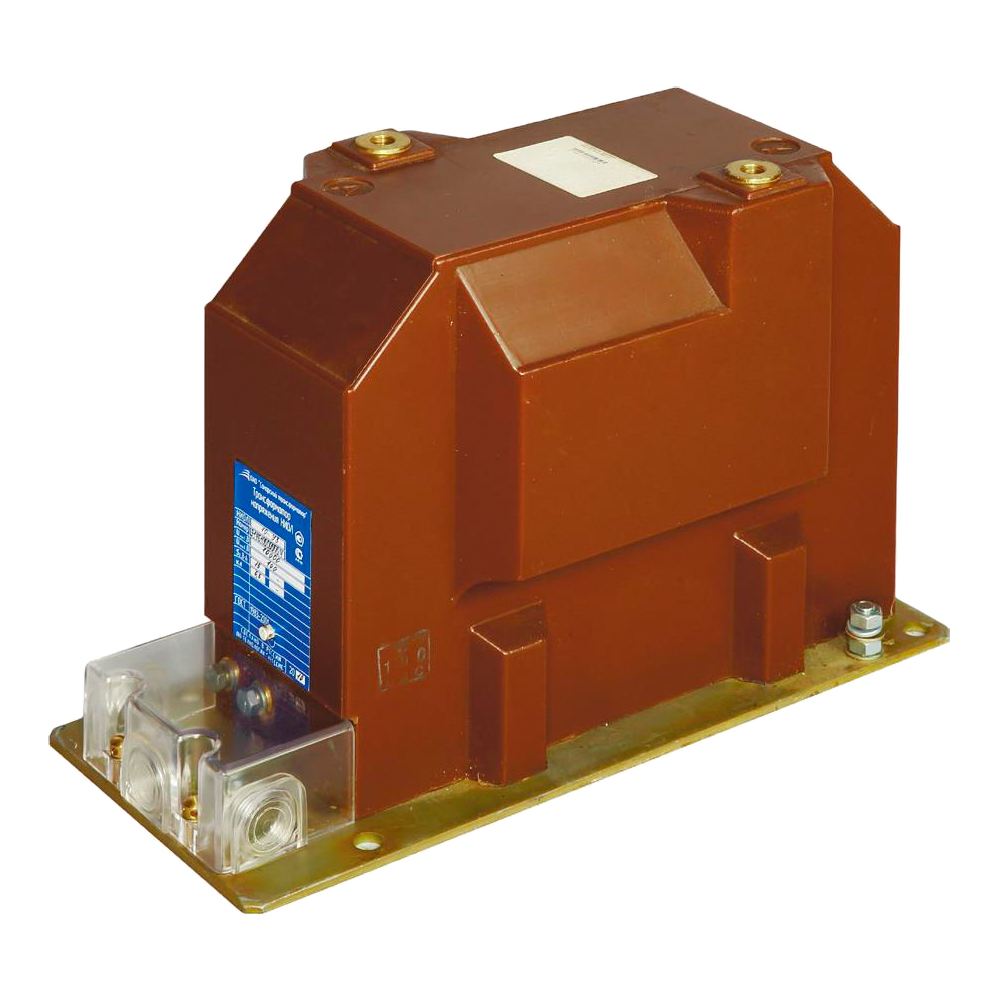

НИОЛ-СТ-10 трансформаторы напряжения двухполюсные незаземляемые

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Двухполюсные незаземляемые трансформаторы напряжения НИОЛ-СТ-10 предназначены для применения в электрических цепях измерения, устройств защиты, управления и автоматики в электрических установках переменного тока частотой 50 Гц. Устанавливаются в комплектные распределительные устройства (КРУ).

Технические характеристики

Наибольшее рабочее напряжение	12 кВ
Напряжение первичной обмотки	10000 В
Напряжение вторичной обмотки	100 В
Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	0,2, 0,5, 1
Номинальная вторичная нагрузка	15 ВА, 20 ВА, 30 ВА, 50 ВА, 75 ВА, 100 ВА, 150 ВА
Схема и группа соединения обмоток	1/1-0, 1/1/1-0-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, Т3, У2, У3

Структура обозначения, пример заказа

НИОЛ-СТ

Х/Х

У2

Климатическое исполнение

Номинальная нагрузка вторичных обмоток, ВА

Класс точности обмоток

Номинальное напряжение первичной / вторичных обмоток, В

Конструктивный вариант

Класс напряжения, кВ

Наименование модели

Варианты исполнений

Пример условного обозначения заземляемого трансформатора напряжения, измерительного, однофазного, с литой изоляцией, класса напряжения 10 кВ, конструктивного варианта 2М (трехфазная группа, заземляемый, включаемый между фазой и землей), климатического исполнения У, категории размещения 2 по ГОСТ 15150: НИОЛ-СТ-10-2М-35000/√3/100/√3/100/3-0,5/3Р-10ВА/15ВА У2.

Стандартный комплект поставки

Трансформатор НИОЛ-СТ-10.
Паспорт.

Скачать документацию

НИОЛ-СТ-3 (-6, -10) траснформаторы напряжения двухполюсные незаземляемые. Габаритные и установочные размеры.
