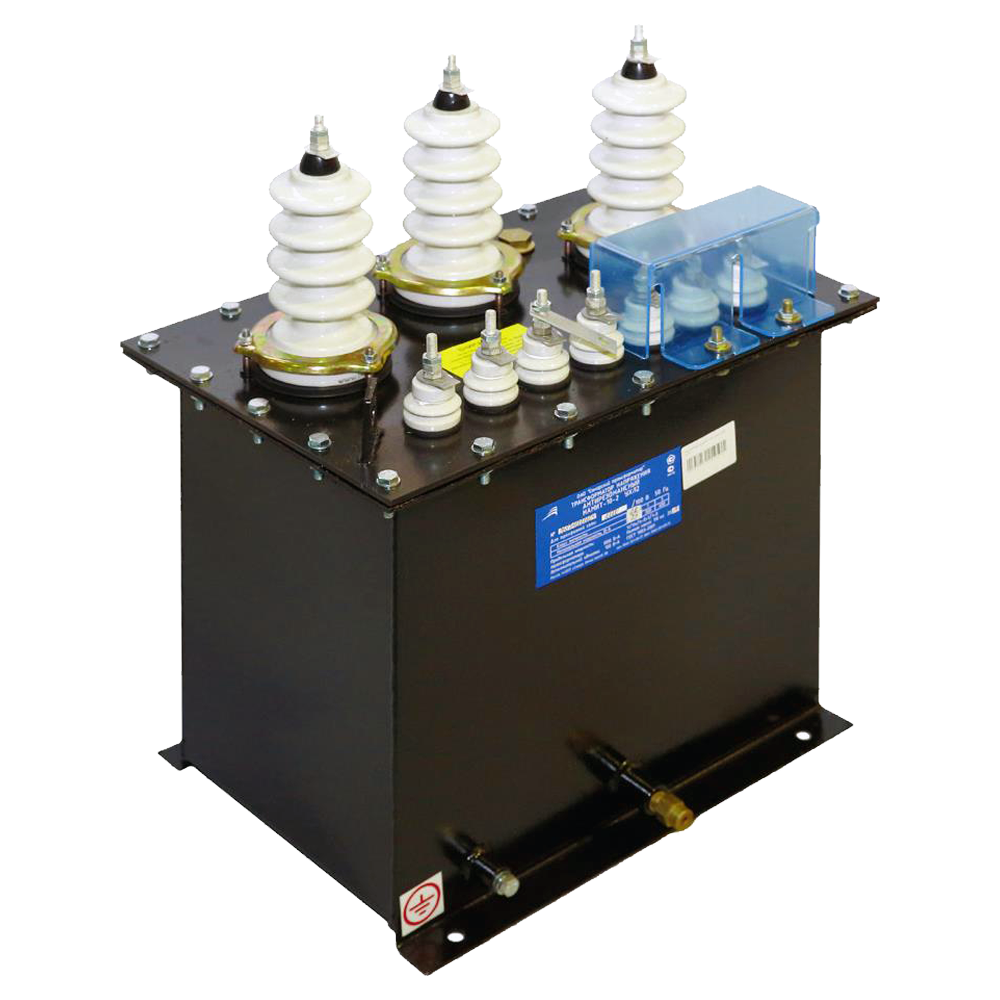

НАМИТ-10-2 трансформаторы напряжения трехфазные масляные антирезонансные

Скачать PDF

Тип трансформатора: Измерительный

Номинальная мощность: 0,075 кВА, 0,2 кВА, 0,3 кВА, 0,6 кВА, 0,15 кВА, 0,27 кВА

Класс напряжения: 10 кВ

Тип изоляции: Масло

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы напряжения НАМИТ-10-2 трехфазные масляные антирезонансные предназначены для выработки сигнала измерительной информации для измерительных приборов в цепях учёта, защиты и сигнализации в сетях 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор.

Является аналогом трансформатора напряжения НАМИ-10-95.

Трансформаторы напряжения НАМИТ-10-2 устанавливаются в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.

Технические характеристики НАМИТ-10-2

Номинальное напряжение первичной обмотки, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота, Гц	50, 60
Номинальное напряжение основной вторичной обмотки, В	100
Напряжение дополнительной вторичной обмотки (аД - хД), не более, В	3
Класс точности основной вторичной обмотки	0,2	0,5
Номинальная мощность вторичной основной обмотки, ВА при измерении линейных напряжений и симметричной нагрузке в классе точности: 0,2 0,5 1,0 3,0	75 150 270 600	- 200 300 600
Номинальная мощность вторичной дополнительной обмотки, ВА	30
Предельная мощность вне класса точности, ВА - трансформатора - вторичной основной обмотки - вторичной дополнительной обмотки	1000 900 100
Схема и группа соединения обмоток	Yн / Yн / П - 0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ2

Технические характеристики

Схема и группа соединения обмоток	Yн/Yн/П-0
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ2

Структура обозначения, пример заказа

НАМИТ-10-2

0,5

10000

100

200

УХЛ2

Климатическое исполнение

Номинальная мощность вторичной обмотки, ВА

Напряжение вторичной обмотки, В

Напряжение первичной обмотки, В

Класс точности основной вторичной обмотки

Наименование модели

Стандартный комплект поставки

Трансформатор НАМИТ-10-2.
Паспорт.

Скачать документацию

НАМИТ-10(6)-2 трансформаторы напряжения трехфазные масляные антирезонансные. Габаритные и установочные размеры.

НАМИТ-6(10) ИБЛТ 671241 021 ПС трансформатор напряжения. Паспорт.
