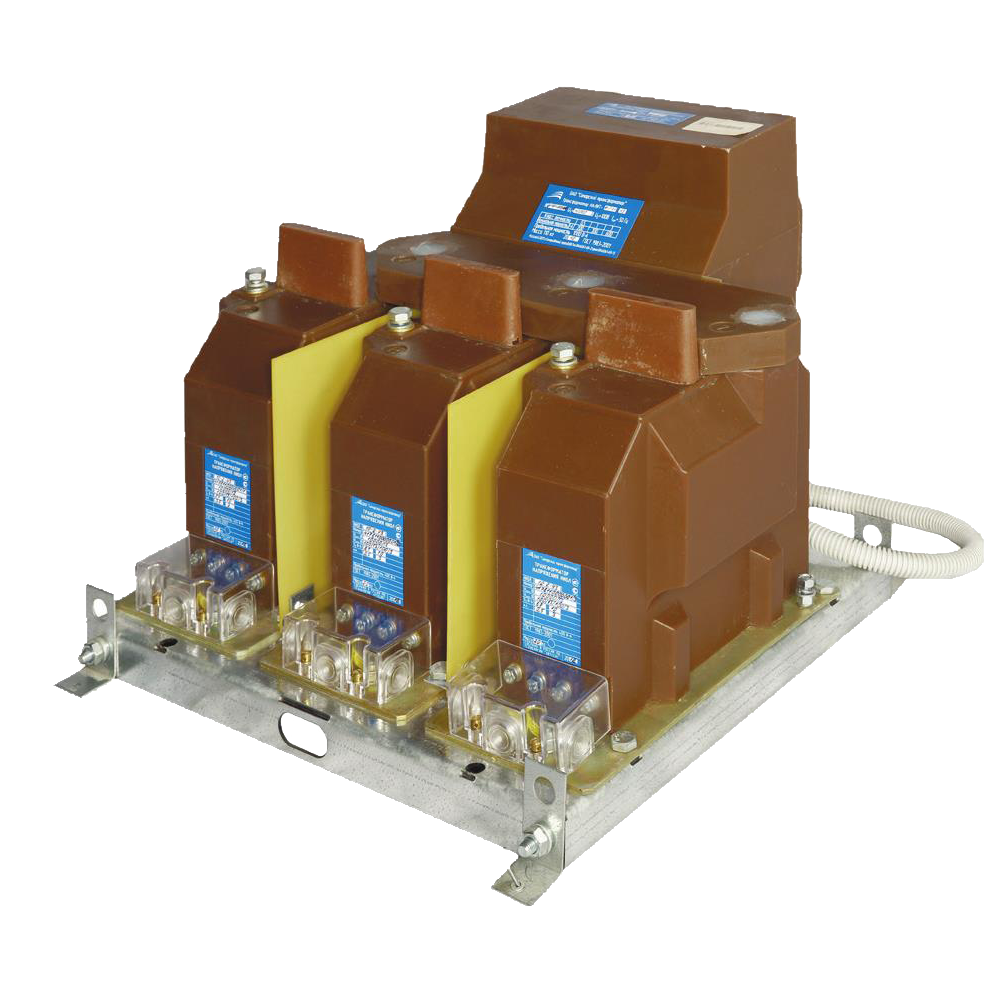

НАЛИТ-10 группы трансформаторов напряжения трехфазные антирезонансные

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 10 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформаторы НАЛИТ-10 устанавливаются в комплектные распределительные устройства (КРУ) и в сборные камеры (КСО). Трехфазные трансформаторы НАЛИТ-10 применяются в электрических цепях измерения, устройств защиты, управления и автоматики в электрически установках переменного тока класса напряжения 10 кВ с изолированной нейтралью или через дугогасящий реактор.

Трансформаторы напряжения НАЛИТ-10 обладают устойчивостью к феррорезонансу и (или) воздействию перемежающейся дуги в случае однофазного замыкания на землю.

Технические характеристики

Наибольшее рабочее напряжение	12 кВ
Напряжение первичной обмотки	10000 В
Напряжение вторичной обмотки	100 В
Класс точности основной вторичной обмотки	0,2, 0,5
Климатическое исполнение (диапазон рабочих температур) и категория размещения	Т2, Т3, У2, У3

Структура обозначения, пример заказа

НАЛИТ

0,2

10000

100

У2

Климатическое исполнение

Напряжение вторичной обмотки, В

Напряжение первичной обмотки, В

Класс точности основной вторичной обмотки

Класс напряжения, кВ

Наименование модели

Стандартный комплект поставки

Трансформатор НАЛИТ-10.
Паспорт.

Скачать документацию

НАЛИТ-6 (-10) группы трансформаторов напряжения трехфазные антирезонансные. Габаритные и установочные размеры.
