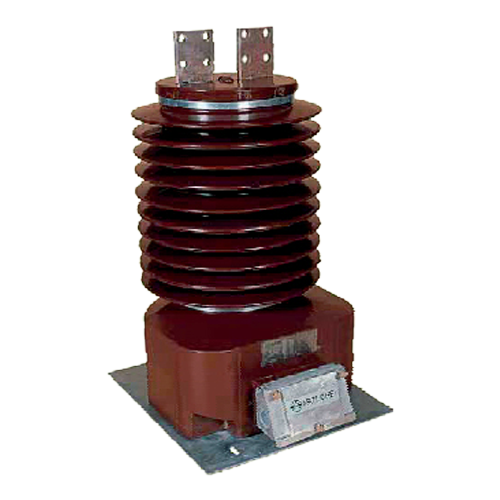

КИЛ-35 трансформатор комбинированный опорный

Скачать PDF

Тип трансформатора: Измерительный

Класс напряжения: 35 кВ

Тип изоляции: Твердый диэлектрик

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Трансформатор КИЛ-35 является комбинированным опорным трансформатором, состоящим из трансформатора тока и трансформатора напряжения в одной оболочке.

Предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в открытых распределительных устройствах (ОРУ) переменного тока частотой 50 Гц класса напряжения 35 кВ.

Технические характеристики

Наибольшее рабочее напряжение	40,5 кВ
Напряжение первичной обмотки	35000/√3 В
Напряжение вторичной обмотки	110/3 В, 110/√3 В
Номинальная частота	50 Гц
Класс точности основной вторичной обмотки	0,2, 0,2S, 0,5, 0,5S, 5P, 10P
Номинальная вторичная нагрузка	40 ВА, 125 ВА, 300 ВА
Климатическое исполнение (диапазон рабочих температур) и категория размещения	УХЛ1
Ток односекундной термической стойкости, кА	до 100 кА

Структура обозначения, пример заказа

КИЛ

1000

УХЛ1

Климатическое исполнение

Номинальный вторичный ток, мА

Номинальный первичный ток, А

Номинальное напряжение, кВ

Наименование модели

Стандартный комплект поставки

Комбинированный трансформатор КИЛ-35.
Паспорт.

Скачать документацию

КИЛ-35 трансформатор комбинированный опорный. Габаритные и установочные размеры.
